उत्पाद विवरण
उत्पत्ति के प्लेस: Changzhou, Jiangsu, चीन
ब्रांड नाम: Lingman
मॉडल संख्या: G600JF-230
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: एक सेट
मूल्य: USD 4100-7000/set
पैकेजिंग विवरण: लकड़ी का कार्टन
प्रसव के समय: 15-20 कार्य दिवस
भुगतान शर्तें: टी / टी, एल / सी
आपूर्ति की क्षमता: प्रति माह 100 सेट
पंजा का आघात: |
220mm |
अधिकतम क्लैंपिंग बल: |
1.7KN |
स्वीकार्य दबाव: |
0.4-0.9Mpa |
गति की सीमा: |
500R / मिनट |
क्लैंपिंग रेंज: |
10-230 मिमी |
मध्य ऊँचाई: |
350mm |
घूर्णन जड़त्व: |
4.5 किग्रा .㎡ |
भाग वजन: |
141kg |
पूरे यूनिट वजन: |
219 किग्रा |
पंजा का आघात: |
220mm |
अधिकतम क्लैंपिंग बल: |
1.7KN |
स्वीकार्य दबाव: |
0.4-0.9Mpa |
गति की सीमा: |
500R / मिनट |
क्लैंपिंग रेंज: |
10-230 मिमी |
मध्य ऊँचाई: |
350mm |
घूर्णन जड़त्व: |
4.5 किग्रा .㎡ |
भाग वजन: |
141kg |
पूरे यूनिट वजन: |
219 किग्रा |
1.विवरण

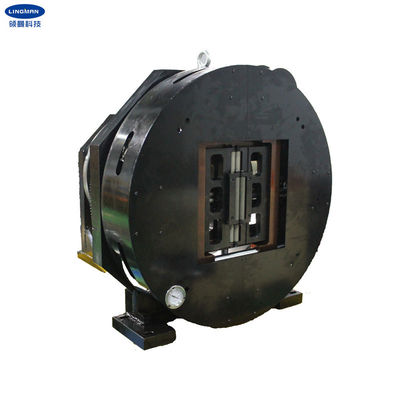

हमारी चक आमतौर पर लेजर फाइबर काटने की मशीन के लिए बनाई जाती है।पूरे चक में एक स्वतंत्र घूर्णन धुरी के रूप में उपयोग करने की क्षमता होती है।इस बीच, घूर्णन करते समय वर्कपीस को कसकर रखा जा सकता है।त्वरित क्लैम्पिंग और लूज़िंग क्रियाएं हवा के सेवन को घुमाकर की जा सकती हैं, और यह वायु स्रोत को डिस्कनेक्ट करने के साथ काम कर सकती है।
चक सीधे सिलेंडर का उपयोग करके आउटपुट करता है, यांत्रिक दक्षता अधिक होती है, ऊर्जा हानि छोटी होती है, आउटपुट क्लैंपिंग बल बड़ा होता है, और क्लैंपिंग बल स्थिर होता है।चूंकि सिलेंडर का उपयोग वर्कपीस को सीधे क्लैंप करने के लिए किया जाता है, सिलेंडर का वर्किंग स्ट्रोक चक का वर्किंग स्ट्रोक होता है, और क्लैंपिंग रेंज चौड़ी होती है।
चक का केंद्र विशेष रूप से चौकोर आकार में बनाया गया है।यह न केवल वर्गाकार ट्यूब के आकार को बढ़ाता है, बल्कि वास्तविक उपयोग के दायरे को भी बढ़ाता है।
2. प्रदर्शन पैरामीटर्स
|
G600JF-230 |
|
220mm |
|
1.7KN |
|
0.4-0.9 एमपीए |
|
500r/मिनट |
|
10-230 मिमी |
|
350 मिमी |
|
4.5g.m2 |
|
141 किग्रा |
|
219 किग्रा |
3.आयाम
| विशेष विवरण | ए | ख | बी 1 | सी | घ | इ | एफ | जी | एच | मैं | जे | क | ली | हे | आर | रों |
| G600JF-230 | 520 | 350 | 680 | 690 | 191 | १२० | 460 | १९४.५ | 330 | 376 | 402 | 29.5 | २३० | 20 | १२-एम८ | १८ |
4.फायदे
| ए।पूर्ण स्ट्रोक डिजाइन |
| बीअनुप्रयोगों की विस्तृत श्रृंखला, प्रसंस्करण प्रोफाइल का विविधीकरण |
| सी।उच्च दोहराव वाली स्थिति सटीकता |
| डीकम रखरखाव लागत, लंबी सेवा जीवन |
|
इ।एकाधिक विन्यास उपलब्ध हैं e.2 कंघी-प्रकार या चूल-नाली प्रकार के पंजे |
5.उत्पादन लाइन
6.हमारी सेवा
1. हम अच्छी कीमत और तेजी से नेतृत्व समय के साथ प्रत्यक्ष कारखाने हैं।
2. पेशेवर डिजाइन टीम आपके साथ काम करती है।
3. उच्च गुणवत्ता की गारंटी के लिए पेशेवर क्यूसी टीम।
4. OEM और ODM सेवा प्रदान करना।
