उत्पाद विवरण
उत्पत्ति के प्लेस: Changzhou, Jiangsu, चीन
ब्रांड नाम: Lingman
मॉडल संख्या: 3 एच -10
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 5 सेट
मूल्य: USD 265-780 set
पैकेजिंग विवरण: लकड़ी का कार्टन
प्रसव के समय: 7-15 कार्य दिवस
भुगतान शर्तें: टी / टी, एल / सी
आपूर्ति की क्षमता: प्रति माह 200 सेट
उत्पाद का नाम: |
हाइड्रोलिक चक |
वेज स्ट्रोक: |
19mm |
पंजा स्ट्रोक / व्यास: |
8.8mm |
क्लैंपिंग व्यास: |
31-254 मिमी |
Max. मैक्स। DB pull DB खींचो: |
42.6KN |
Max. मैक्स। clamping force शिकंजे का बल: |
110.7KN |
Max. मैक्स। numbers of revolutions क्रांतियों की संख्या: |
4200 आरपीएम |
वजन: |
41.5 किग्रा |
मैक्स.कोरिंग दबाव: |
2.7Mpa |
लागू रोटरी सिलेंडर: |
टीएच -1075 |
उत्पाद का नाम: |
हाइड्रोलिक चक |
वेज स्ट्रोक: |
19mm |
पंजा स्ट्रोक / व्यास: |
8.8mm |
क्लैंपिंग व्यास: |
31-254 मिमी |
Max. मैक्स। DB pull DB खींचो: |
42.6KN |
Max. मैक्स। clamping force शिकंजे का बल: |
110.7KN |
Max. मैक्स। numbers of revolutions क्रांतियों की संख्या: |
4200 आरपीएम |
वजन: |
41.5 किग्रा |
मैक्स.कोरिंग दबाव: |
2.7Mpa |
लागू रोटरी सिलेंडर: |
टीएच -1075 |
1. विवरण

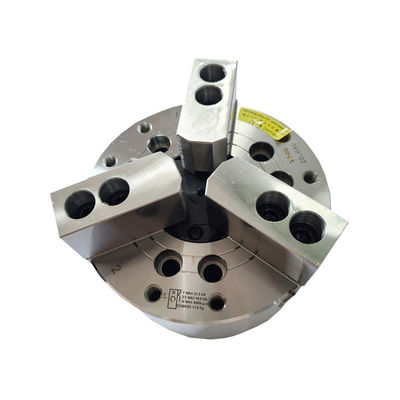

हमारा चक एक वेज-हुक 3 जबड़ा है जिसमें बड़े थ्रू-होल होते हैं, इसलिए यह बार सामग्री को संसाधित कर सकता है और वर्क-पीस का प्रदर्शन कर सकता है।यह छेद के माध्यम से डाले गए वर्क-पीस के हिस्से को क्लैंप करने, सीट की जांच करने या स्पिंडल कूलेंट विनिर्देशों को संशोधित करने के लिए उपयुक्त है।
चक में एक सिलेंडर होता है, इसलिए इसे स्थापित करते समय सिलेंडर और ड्रॉबार की आवश्यकता नहीं होती है।इसे कूपर पाइप द्वारा स्पिंडल के अंत में चक को ऑयल जाइरेटर से जोड़ने की जरूरत है।
इसके अलावा, इसमें एक निकला हुआ किनारा कनेक्शन (एक प्रकार का कनेक्शन) भी है।ग्राहकों के लिए चक को स्थापित करना आसान है।खराद की संरचना को बदलने की कोई आवश्यकता नहीं है और इसे केवल एक मिलान निकला हुआ किनारा चाहिए।यह स्थापित करने में बहुत समय बचाता है।
2. प्रदर्शन पैरामीटर्स
|
मॉडल संख्या |
3H-10 |
|
वेज स्ट्रोक |
19 मिमी |
|
पंजा स्ट्रोक / व्यास |
8.8 मिमी |
|
क्लैंपिंग व्यास |
31-254 मिमी |
|
मैक्स।डीबी पुल |
42.6KN |
|
मैक्स।शिकंजे का बल |
110.7KN |
|
वजन |
41.5KG |
|
अधिकतम काम का दबाव |
2.7 एमपीए |
|
मैक्स।संख्या क्रांति |
4200 आरपीएम |
|
लागू रोटरी सिलेंडर |
TH-1075 |
3.आयाम
| विशेष विवरण | ए | ख | सी | घ | डी1 | डी2 | इ | ई 1 | एफ | जी मैक्स | जी मिन | एच | जे |
| 3H-10A6 | २५४ | १२० | २२० | 171.4 | 106.38 | १३३.४ | 5 | 25 | 75 | 33.5 | 14.5 | 25 | 45 |
4. लाभ
| ए।पूर्ण स्ट्रोक डिजाइन |
| बीअनुप्रयोगों की विस्तृत श्रृंखला, प्रसंस्करण प्रोफाइल का विविधीकरण |
| सी।उच्च दोहराव वाली स्थिति सटीकता |
| डीकम रखरखाव लागत, लंबी सेवा जीवन |
|
इ।एकाधिक विन्यास उपलब्ध हैं |
5. उत्पादन लाइन
6. हमारी सेवा
| ए।हम अच्छी कीमत और तेजी से नेतृत्व समय के साथ प्रत्यक्ष कारखाने हैं। |
| बीपेशेवर डिजाइन टीम आपके साथ काम करती है। |
| एसउच्च गुणवत्ता की गारंटी के लिए पेशेवर क्यूसी टीम। |
| डीOEM और ODM सेवा प्रदान करना। |
