| एमओक्यू: | एक सेट |
| कीमत: | USD 6600-7200 set |
| मानक पैकेजिंग: | लकड़ी का कार्टन |
| वितरण अवधि: | 10-15 कार्य दिवस |
| भुगतान विधि: | टी / टी, एल / सी |
| आपूर्ति क्षमता: | प्रति माह 100 सेट |
1.Description

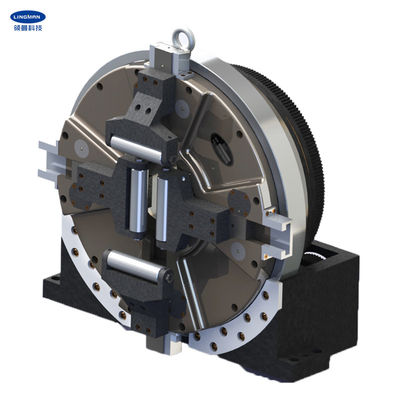

यह उत्पाद विशेष रूप से लेजर कटिंग इकाइयों के लिए डिज़ाइन किया गया है, उत्पाद को एक स्वतंत्र घूर्णन धुरी के रूप में इस्तेमाल किया जा सकता है, बीच में एक चक के साथ जो एक काम के टुकड़े को कसकर बंद कर सकता है और एक ही समय में घुमा सकता है।तेजी से क्लैंपिंग और ढीला करने वाली क्रियाओं को साइड रोटेटिंग एयर इनटेक के माध्यम से प्राप्त किया जा सकता है, और वायु स्रोत को काम के लिए डिस्कनेक्ट किया जा सकता है।
उत्पाद आधार तय होने के बाद, केवल मिलान करने वाली मोटर को जोड़ा जाता है और गियर से जोड़ा जाता है, और फिर संपीड़ित वायु स्रोत (0.1-0.9Mpa) को क्लैंपिंग वर्क-पीस प्राप्त करने और वर्क-पीस को घुमाने के लिए जोड़ा जाता है।
चक पूर्ण स्ट्रोक के साथ काम करता है, चार-जबड़े की स्थिति को समायोजित करने की कोई आवश्यकता नहीं है, लागू पाइप भागों की एक पूरी श्रृंखला को क्लैंप किया जा सकता है, और उत्पादन क्षमता में सुधार होता है।
उत्पाद का व्यापक रूप से विशेष प्रयोजन लेजर पाइप काटने की मशीन और अन्य पाइप प्रसंस्करण मशीन टूल सिस्टम में उपयोग किया जाता है।
2. प्रदर्शन पैरामीटर्स
|
मॉडल संख्या |
G400C-170 |
| पंजा स्ट्रोक | 165 मिमी |
| अधिकतम क्लैंपिंग बल | 1.36-2.45KN |
| अनुमेय दबाव | 0.1-0.9MPa |
| गति सीमा | 150r/मिनट |
| क्लैंपिंग रेंज | 0-170 मिमी |
| केंद्रीय ऊंचाई | 315 मिमी |
| घूर्णन जड़त्व | 3.95 किग्रा.㎡ |
| घूर्णन भाग वजन | 128.5 किग्रा |
| पूरी इकाई वजन | 210 किग्रा |
नोट: उपरोक्त संख्याएं मानक पैरामीटर हैं।हम ग्राहकों की विशेष आवश्यकताओं के अनुसार उत्पादों को डिजाइन भी कर सकते हैं.
3. आयाम
| विशेष विवरण | ए | ख | बी 1 | सी | घ | इ | एफ | जी | एच | मैं | जे | क | हे | आर | रों |
| G400C-170 | 600 | 280 | 590 | 602 | 100 | 60 | 570 | २७३ | 170 | २३५ | २५० | 400 | 10 | 8-एम8 | 18X21 |
4. लाभ
| ए।पूर्ण स्ट्रोक डिजाइन |
| बीअनुप्रयोगों की विस्तृत श्रृंखला, प्रसंस्करण प्रोफाइल का विविधीकरण |
| सी।उच्च दोहराव वाली स्थिति सटीकता |
| डीकम रखरखाव लागत, लंबी सेवा जीवन |
|
इ।एकाधिक विन्यास उपलब्ध हैं e.1 ठोस या खोखला e.2 कंघी-प्रकार या चूल-नाली प्रकार के पंजे |
5. उत्पादन लाइन
6. हमारी सेवा
| ए। हम अच्छी कीमत और तेजी से नेतृत्व समय के साथ प्रत्यक्ष कारखाने हैं। |
| b.पेशेवर डिजाइन टीम आपके साथ काम करती है। |
| c. उच्च गुणवत्ता की गारंटी के लिए पेशेवर QC टीम। |
| d.OEM और ODM सेवा प्रदान करना। |
|
|
| एमओक्यू: | एक सेट |
| कीमत: | USD 6600-7200 set |
| मानक पैकेजिंग: | लकड़ी का कार्टन |
| वितरण अवधि: | 10-15 कार्य दिवस |
| भुगतान विधि: | टी / टी, एल / सी |
| आपूर्ति क्षमता: | प्रति माह 100 सेट |
1.Description
यह उत्पाद विशेष रूप से लेजर कटिंग इकाइयों के लिए डिज़ाइन किया गया है, उत्पाद को एक स्वतंत्र घूर्णन धुरी के रूप में इस्तेमाल किया जा सकता है, बीच में एक चक के साथ जो एक काम के टुकड़े को कसकर बंद कर सकता है और एक ही समय में घुमा सकता है।तेजी से क्लैंपिंग और ढीला करने वाली क्रियाओं को साइड रोटेटिंग एयर इनटेक के माध्यम से प्राप्त किया जा सकता है, और वायु स्रोत को काम के लिए डिस्कनेक्ट किया जा सकता है।
उत्पाद आधार तय होने के बाद, केवल मिलान करने वाली मोटर को जोड़ा जाता है और गियर से जोड़ा जाता है, और फिर संपीड़ित वायु स्रोत (0.1-0.9Mpa) को क्लैंपिंग वर्क-पीस प्राप्त करने और वर्क-पीस को घुमाने के लिए जोड़ा जाता है।
चक पूर्ण स्ट्रोक के साथ काम करता है, चार-जबड़े की स्थिति को समायोजित करने की कोई आवश्यकता नहीं है, लागू पाइप भागों की एक पूरी श्रृंखला को क्लैंप किया जा सकता है, और उत्पादन क्षमता में सुधार होता है।
उत्पाद का व्यापक रूप से विशेष प्रयोजन लेजर पाइप काटने की मशीन और अन्य पाइप प्रसंस्करण मशीन टूल सिस्टम में उपयोग किया जाता है।
2. प्रदर्शन पैरामीटर्स
|
मॉडल संख्या |
G400C-170 |
| पंजा स्ट्रोक | 165 मिमी |
| अधिकतम क्लैंपिंग बल | 1.36-2.45KN |
| अनुमेय दबाव | 0.1-0.9MPa |
| गति सीमा | 150r/मिनट |
| क्लैंपिंग रेंज | 0-170 मिमी |
| केंद्रीय ऊंचाई | 315 मिमी |
| घूर्णन जड़त्व | 3.95 किग्रा.㎡ |
| घूर्णन भाग वजन | 128.5 किग्रा |
| पूरी इकाई वजन | 210 किग्रा |
नोट: उपरोक्त संख्याएं मानक पैरामीटर हैं।हम ग्राहकों की विशेष आवश्यकताओं के अनुसार उत्पादों को डिजाइन भी कर सकते हैं.
3. आयाम
| विशेष विवरण | ए | ख | बी 1 | सी | घ | इ | एफ | जी | एच | मैं | जे | क | हे | आर | रों |
| G400C-170 | 600 | 280 | 590 | 602 | 100 | 60 | 570 | २७३ | 170 | २३५ | २५० | 400 | 10 | 8-एम8 | 18X21 |
4. लाभ
| ए।पूर्ण स्ट्रोक डिजाइन |
| बीअनुप्रयोगों की विस्तृत श्रृंखला, प्रसंस्करण प्रोफाइल का विविधीकरण |
| सी।उच्च दोहराव वाली स्थिति सटीकता |
| डीकम रखरखाव लागत, लंबी सेवा जीवन |
|
इ।एकाधिक विन्यास उपलब्ध हैं e.1 ठोस या खोखला e.2 कंघी-प्रकार या चूल-नाली प्रकार के पंजे |
5. उत्पादन लाइन
6. हमारी सेवा
| ए। हम अच्छी कीमत और तेजी से नेतृत्व समय के साथ प्रत्यक्ष कारखाने हैं। |
| b.पेशेवर डिजाइन टीम आपके साथ काम करती है। |
| c. उच्च गुणवत्ता की गारंटी के लिए पेशेवर QC टीम। |
| d.OEM और ODM सेवा प्रदान करना। |
