उत्पाद विवरण
उत्पत्ति के प्लेस: Changzhou, Jiangsu, चीन
ब्रांड नाम: Lingman
मॉडल संख्या: G400C-170
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: एक सेट
मूल्य: USD 6600-7200 set
पैकेजिंग विवरण: लकड़ी का कार्टन
प्रसव के समय: 10-15 कार्य दिवस
भुगतान शर्तें: टी / टी, एल / सी
आपूर्ति की क्षमता: प्रति माह 100 सेट
उत्पाद का नाम: |
फुल स्ट्रोक चक |
कच्चा माल: |
स्टेनलेस स्टील |
पंजा का आघात: |
165 मिमी |
अधिकतम क्लैंपिंग बल: |
1.36-2.45KN |
स्वीकार्य दबाव: |
0.1-0.9MPa |
गति की सीमा: |
150R / मिनट |
क्लैंपिंग रेंज: |
0-170 मिमी |
मध्य ऊँचाई: |
315 मिमी |
घूर्णन जड़त्व: |
3.95 किग्रा.㎡ |
भाग वजन: |
128.5 किग्रा |
पूरे यूनिट वजन: |
210KG |
उत्पाद का नाम: |
फुल स्ट्रोक चक |
कच्चा माल: |
स्टेनलेस स्टील |
पंजा का आघात: |
165 मिमी |
अधिकतम क्लैंपिंग बल: |
1.36-2.45KN |
स्वीकार्य दबाव: |
0.1-0.9MPa |
गति की सीमा: |
150R / मिनट |
क्लैंपिंग रेंज: |
0-170 मिमी |
मध्य ऊँचाई: |
315 मिमी |
घूर्णन जड़त्व: |
3.95 किग्रा.㎡ |
भाग वजन: |
128.5 किग्रा |
पूरे यूनिट वजन: |
210KG |
1. विवरण

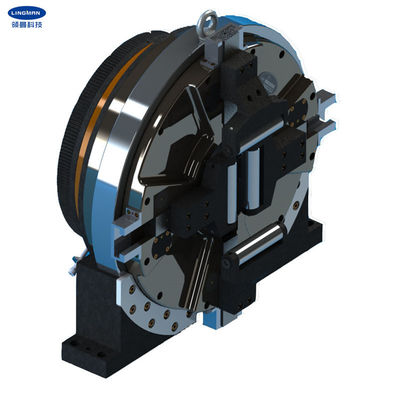

यह उत्पाद विशेष रूप से लेजर कटिंग इकाइयों के लिए डिज़ाइन किया गया है, उत्पाद को एक स्वतंत्र घूर्णन धुरी के रूप में इस्तेमाल किया जा सकता है, बीच में एक चक के साथ जो एक काम के टुकड़े को कसकर बंद कर सकता है और एक ही समय में घुमा सकता है।
चक पूर्ण स्ट्रोक के साथ काम करता है, चार-जबड़े की स्थिति को समायोजित करने की कोई आवश्यकता नहीं है, लागू पाइप भागों की एक पूरी श्रृंखला को क्लैंप किया जा सकता है, और उत्पादन क्षमता में सुधार होता है।
चक पूरी तरह से संलग्न संरचना को गोद लेता है, स्थिरता और पहनने का प्रतिरोध बेहतर होता है, सेवा जीवन लंबा होता है, क्लैंपिंग परिशुद्धता पारंपरिक लेजर चक से अधिक होती है, क्लैम्पिंग बल बाजार में समान उत्पादों से बड़ा होता है, और वायुगतिकीय दबाव कम है, छोटे क्लैंपिंग बल प्राप्त किया जा सकता है, ताकि पतली दीवार वाले पाइप भागों को संसाधित किया जा सके।
2. प्रदर्शन पैरामीटर्स
मॉडल संख्या |
G400C-170 |
पंजा स्ट्रोक | 165 मिमी |
अधिकतम क्लैंपिंग बल | 1.36-2.45KN |
अनुमेय दबाव | 0.1-0.9MPa |
गति सीमा | 150r/मिनट |
क्लैंपिंग रेंज | 0-170 मिमी |
केंद्रीय ऊंचाई | 315 मिमी |
घूर्णन जड़त्व | 3.95 किग्रा.㎡ |
घूर्णन भाग वजन | 128.5 किग्रा |
पूरी इकाई वजन | 210 किग्रा |
नोट: उपरोक्त संख्याएं मानक पैरामीटर हैं।हम ग्राहकों की विशेष आवश्यकताओं के अनुसार उत्पादों को डिजाइन भी कर सकते हैं.
3. आयाम
विशेष विवरण | ए | ख | बी 1 | सी | घ | इ | एफ | जी | एच | मैं | जे | क | हे | आर | रों |
G400C-170 | 600 | 280 | 590 | 602 | 100 | 60 | 570 | २७३ | 170 | २३५ | २५० | 400 | 10 | 8-एम8 | 18X21 |
4. लाभ
ए।पूर्ण स्ट्रोक डिजाइन |
बीअनुप्रयोगों की विस्तृत श्रृंखला, प्रसंस्करण प्रोफाइल का विविधीकरण |
सी।उच्च दोहराव वाली स्थिति सटीकता |
डीकम रखरखाव लागत, लंबी सेवा जीवन |
इ।एकाधिक विन्यास उपलब्ध हैं e.1 ठोस या खोखला e.2 कंघी-प्रकार या चूल-नाली प्रकार के पंजे |
5. उत्पादन लाइन
6. हमारी सेवा
ए। हम अच्छी कीमत और तेजी से नेतृत्व समय के साथ प्रत्यक्ष कारखाने हैं। |
b.पेशेवर डिजाइन टीम आपके साथ काम करती है। |
c. उच्च गुणवत्ता की गारंटी के लिए पेशेवर QC टीम। |
d.OEM और ODM सेवा प्रदान करना। |
