उत्पाद विवरण
उत्पत्ति के प्लेस: Changzhou, Jiangsu, चीन
ब्रांड नाम: Lingman
मॉडल संख्या: बी२२०एच
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: एक सेट
मूल्य: USD 3400-4600/set
पैकेजिंग विवरण: लकड़ी का कार्टन
प्रसव के समय: 15-20 कार्य दिवस
भुगतान शर्तें: टी / टी, एल / सी
आपूर्ति की क्षमता: प्रति माह 100 सेट
पंजा स्ट्रोक: |
70 मिमी |
अधिकतम क्लैंपिंग बल: |
2.4 केएन |
स्वीकार्य दबाव: |
0.3-0.9MPa |
सीमा गति: |
420r/मिनट |
क्लैंपिंग रेंज: |
10-230 मिमी |
केंद्रीय ऊंचाई: |
145 मिमी |
घूर्णन जड़त्व: |
0.21 किग्रा.㎡ |
घूर्णन भाग वजन: |
45 किग्रा |
पूरी इकाई वजन: |
107 किग्रा |
पंजा स्ट्रोक: |
70 मिमी |
अधिकतम क्लैंपिंग बल: |
2.4 केएन |
स्वीकार्य दबाव: |
0.3-0.9MPa |
सीमा गति: |
420r/मिनट |
क्लैंपिंग रेंज: |
10-230 मिमी |
केंद्रीय ऊंचाई: |
145 मिमी |
घूर्णन जड़त्व: |
0.21 किग्रा.㎡ |
घूर्णन भाग वजन: |
45 किग्रा |
पूरी इकाई वजन: |
107 किग्रा |
1. विवरण

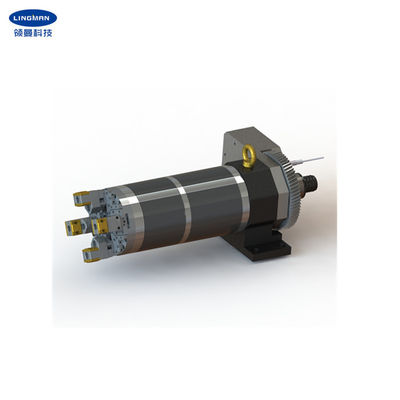

यह चक लायर पाइप काटने के उपकरण के लिए डिज़ाइन किया गया है।यह पक्ष से हवा के सेवन को घुमाकर त्वरित क्लैंपिंग और ढीलापन महसूस कर सकता है, काम करने से पहले वायु स्रोत को डिस्कनेक्ट कर सकता है।इसे सिंगल और डबल सिलेंडरों को स्विच करके नियंत्रित किया जाता है, जो अलग-अलग क्लैम्पिंग बलों का उत्पादन करता है, जिसमें पतली दीवार वाली ट्यूबों और भारी शुल्क वाले पाइपों को क्लैंप करने के अधिक फायदे हैं।इस मॉडल में छोटी घूर्णी जड़ता है और कम ऊर्जा की खपत होती है।चक में बेहतर डस्टप्रूफ प्रदर्शन और उच्च दोहराने की स्थिति सटीकता है।
दो स्वतंत्र सिलेंडर, एक तरफा वाल्व और चेक वाल्व हैं और इसमें लंबे समय तक दबाव रखने का कार्य (8 घंटे से अधिक) अंदर है।एयर इनलेट के साइड रोटेशन के माध्यम से त्वरित क्लैंपिंग और लूज़िंग क्रियाएं प्राप्त की जा सकती हैं, और काम शुरू करने के लिए वायु स्रोत को डिस्कनेक्ट करें।आधार को ठीक करने के बाद, मोटर को गियर और संपीड़ित वायु स्रोत से जोड़ने से वर्क-पीस को घुमाने के लिए क्लैंपिंग और ड्राइविंग का एहसास हो सकता है।यह मुख्य रूप से वर्क-पीस क्लैम्पिंग और रोटेटिंग के लिए उपयोग किया जाता है।
प्लेट बॉडी पर स्लाइड रेल का स्वतंत्र डिजाइन सफाई और रखरखाव की सुविधा को जोड़ना और अलग करना आसान बनाता है, और इसमें उच्च गणित सटीकता होती है, जो उपकरण की गति को आसान और अधिक पहनने के लिए प्रतिरोधी बनाती है, रखरखाव और प्रतिस्थापन की आवृत्ति को बहुत कम करती है। अंतिम ग्राहकों के लिए पुर्जे, और बाद में उपयोग की लागत की बचत।
2. प्रदर्शन पैरामीटर्स
|
बी220एच |
|
70 मिमी |
|
2.4 केएन |
|
0.3-0.9MPa |
|
420r/मिनट |
|
10-230 मिमी |
|
145 मिमी |
|
0.21 किग्रा.m2 |
|
45 किग्रा |
|
107 किग्रा |
मैं 3.आयाम
विशेष विवरण | ए | बी | सी | डी | इ | एफ | जी | जे | क | ली | एम | एन |
बी220एच | 145 | 684.5 | 220 | 250 | 70 | 120 | R9 | 40 | 434.5 | 120 | 165.65 | 25 |
4. लाभ
ए।पूर्ण स्ट्रोक डिजाइन |
बी।अनुप्रयोगों की विस्तृत श्रृंखला, प्रसंस्करण प्रोफाइल का विविधीकरण |
सी।उच्च दोहराव वाली स्थिति सटीकता |
डी।कम रखरखाव लागत, लंबी सेवा जीवन |
इ।एकाधिक विन्यास उपलब्ध हैं e.2 कंघी-प्रकार या चूल-नाली प्रकार के पंजे |
5. उत्पादन लाइन
6. हमारी सेवा
ए।हम अच्छी कीमत और तेजी से नेतृत्व समय के साथ प्रत्यक्ष कारखाने हैं। |
बी।पेशेवर डिजाइन टीम आपके साथ काम करती है। |
सी।उच्च गुणवत्ता की गारंटी के लिए पेशेवर क्यूसी टीम। |
डी।OEM और ODM सेवा प्रदान करना। |
