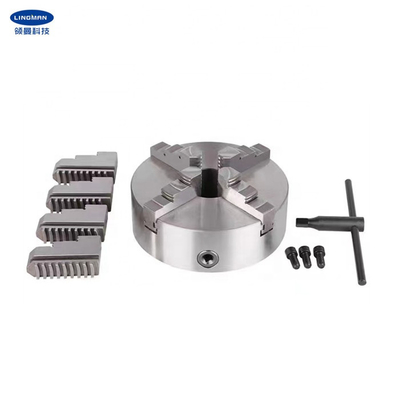

व्यावसायिक कारखाना स्टील हाइड्रोलिक सेल्फ सेंटरिंग 4 जबड़ा सीएनसी खराद चक

1. विवरण


फोर-जॉ सेल्फ-सेंटिंग चक का पूरा नाम मशीन टूल्स के लिए मैनुअल फोर-जॉ सेल्फ-सेंटिंग चक है।इसमें एक डिस्क बॉडी, चार छोटे पेचदार दांत और जबड़े की एक जोड़ी होती है।कुंडल तार के साथ चार छोटे पेचदार दांत लगे होते हैं, कुंडल तार के पीछे एक सपाट धागा संरचना होती है, और पंजे फ्लैट धागे पर समान रूप से स्थापित होते हैं।जब छोटे पेचदार दांत को रिंच से खींचा जाता है, तो कुंडल मुड़ जाता है, और उसकी पीठ पर सपाट धागा जबड़े को एक ही समय में केंद्र तक पहुंचने या पीछे हटने का कारण बनता है।चूंकि कुंडलित तार पर सपाट आयताकार धागों की पिचें समान होती हैं, इसलिए चारों पंजों की गतिमान दूरी समान होती है, जिसमें स्वचालित केंद्रीकरण का कार्य होता है।

चार जबड़े वाले आत्म-केंद्रित चक में दो प्रकार के जबड़े होते हैं: अभिन्न जबड़े और अलग जबड़े।समग्र पंजा एक पंजा है जिसमें आधार पंजा और शीर्ष पंजा एकीकृत होते हैं, और समग्र पंजे की एक जोड़ी चार सकारात्मक पंजे और चार रिवर्स पंजे में विभाजित होती है।जुदाई पंजों की एक जोड़ी में केवल चार पंजे होते हैं, और प्रत्येक पंजे में एक आधार पंजा और एक शीर्ष पंजा होता है।इसके अलावा, उपयोगकर्ता की आवश्यकताओं के अनुसार नरम जबड़े भी प्रदान किए जा सकते हैं, और क्लैंपिंग आवश्यकताओं को पूरा करने के लिए यादृच्छिक विन्यास (पीसने) के बाद उच्च केंद्रित सटीकता प्राप्त की जा सकती है।

समारोह: चार पंजों का तुल्यकालिक आंदोलन वर्ग और वर्ग भागों, साथ ही शाफ्ट और डिस्क भागों को जकड़ने के लिए उपयुक्त है।

लागू मशीन टूल्स और सहायक उपकरण: साधारण खराद, किफायती सीएनसी खराद, पीसने वाली मशीन, मिलिंग मशीन, ड्रिलिंग मशीन और मशीन टूल एक्सेसरीज़ - इंडेक्सिंग हेड टर्नटेबल्स इत्यादि।


मैं2. आयाम

 3. लाभ


4. हमारी सेवा


5.प्रोडक्शन लाइन
