| एमओक्यू: | एक सेट |
| कीमत: | USD 6600-7200 set |
| मानक पैकेजिंग: | लकड़ी के गत्ते का डिब्बा |
| वितरण अवधि: | 10-15 कार्य दिवस |
| भुगतान विधि: | टी/टी, एल/सी |
| आपूर्ति क्षमता: | प्रति माह 100 सेट |
1. विवरण

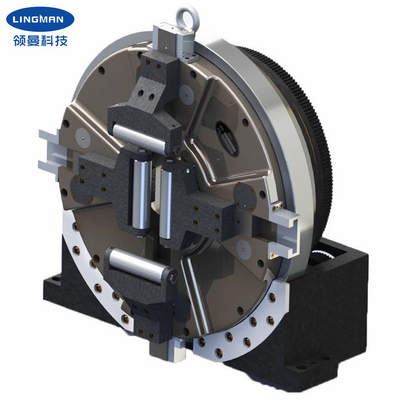

यह चक एक चार-जबड़े पूर्ण-स्ट्रोक मुख्य चक है जिसे विशेष रूप से लेजर पाइप काटने के उपकरण के लिए डिज़ाइन किया गया है।इसमें बीच में एक घूमने वाला स्वतंत्र स्पिंडल होता है जो वर्कपीस को सुरक्षित रखता है और एक ही समय में घूमता है।उत्पाद का आधार तय होने के बाद, केवल एक मिलान मोटर को जोड़ना और इसे गियर से जोड़ना आवश्यक है, और फिर वर्कपीस को जकड़ने के लिए संपीड़ित वायु स्रोत (0.1-0.9Mpa) को कनेक्ट करें और वर्कपीस को घुमाने के लिए ड्राइव करें।त्वरित क्लैम्पिंग और रिलीजिंग एक्शन बग़ल में हवा के इनलेट्स को घुमाकर हासिल किया जाता है।लागू पाइप फिटिंग की एक पूरी श्रृंखला को क्लैंप किया जा सकता है, जो उत्पादन क्षमता में सुधार कर सकता है।बाजार पर समान उत्पादों की तुलना में, चक में उच्च घूर्णी सटीकता और दोहराव है, साथ ही उच्च क्लैंपिंग बल भी है।
उत्पादों का व्यापक रूप से विशेष लेजर पाइप काटने की मशीन और अन्य पाइप प्रसंस्करण मशीन टूल सिस्टम में उपयोग किया जा सकता है।
2. प्रदर्शन पैरामीटर्स
|
मॉडल संख्या |
G400C-170 |
| पंजा स्ट्रोक | 165 मिमी |
| अधिकतम क्लैंपिंग बल | 1.36-2.45KN |
| अनुमेय दबाव | 0.1-0.9MPa |
| सीमा गति | 150r/मिनट |
| क्लैंपिंग रेंज | 0-170 मिमी |
| केंद्रीय ऊंचाई | 280 मिमी |
| घूर्णन जड़त्व | 3.95 किग्रा.㎡ |
| घूर्णन भाग वजन | 128.5 किग्रा |
| पूरी इकाई वजन | 210 किग्रा |
नोट: उपरोक्त संख्याएं मानक पैरामीटर हैं।हम ग्राहकों की विशेष आवश्यकताओं के अनुसार उत्पादों को डिजाइन भी कर सकते हैं.
मैं3. आयाम
| विशेष विवरण | ए | बी | बी 1 | सी | डी | इ | एफ | जी | एच | मैं | जे | क | हे | आर | एस |
| G400C-170 | 600 | 280 | 590 | 602 | 100 | 60 | 570 | 273 | 170 | 235 | 250 | 400 | 10 | 8-एम8 | 18X21 |
4. लाभ
| एक।पूर्ण स्ट्रोक डिजाइन |
| बी।अनुप्रयोगों की विस्तृत श्रृंखला, प्रसंस्करण प्रोफाइल का विविधीकरण |
| सी।उच्च दोहराव स्थिति सटीकता |
| डी।कम रखरखाव लागत, लंबी सेवा जीवन |
|
इ।एकाधिक विन्यास उपलब्ध हैं e.1 ठोस या खोखला e.2 कंघी-प्रकार या चूल-नाली प्रकार के पंजे |
5. हमारी सेवा
| एक।हम अच्छी कीमत और तेजी से नेतृत्व समय के साथ प्रत्यक्ष कारखाने हैं। |
| बी।पेशेवर डिजाइन टीम आपके साथ काम करती है। |
| सी।उच्च गुणवत्ता की गारंटी के लिए पेशेवर क्यूसी टीम। |
| डी।OEM और ODM सेवा प्रदान करना। |
6. उत्पादन लाइन
|
|
| एमओक्यू: | एक सेट |
| कीमत: | USD 6600-7200 set |
| मानक पैकेजिंग: | लकड़ी के गत्ते का डिब्बा |
| वितरण अवधि: | 10-15 कार्य दिवस |
| भुगतान विधि: | टी/टी, एल/सी |
| आपूर्ति क्षमता: | प्रति माह 100 सेट |
1. विवरण
यह चक एक चार-जबड़े पूर्ण-स्ट्रोक मुख्य चक है जिसे विशेष रूप से लेजर पाइप काटने के उपकरण के लिए डिज़ाइन किया गया है।इसमें बीच में एक घूमने वाला स्वतंत्र स्पिंडल होता है जो वर्कपीस को सुरक्षित रखता है और एक ही समय में घूमता है।उत्पाद का आधार तय होने के बाद, केवल एक मिलान मोटर को जोड़ना और इसे गियर से जोड़ना आवश्यक है, और फिर वर्कपीस को जकड़ने के लिए संपीड़ित वायु स्रोत (0.1-0.9Mpa) को कनेक्ट करें और वर्कपीस को घुमाने के लिए ड्राइव करें।त्वरित क्लैम्पिंग और रिलीजिंग एक्शन बग़ल में हवा के इनलेट्स को घुमाकर हासिल किया जाता है।लागू पाइप फिटिंग की एक पूरी श्रृंखला को क्लैंप किया जा सकता है, जो उत्पादन क्षमता में सुधार कर सकता है।बाजार पर समान उत्पादों की तुलना में, चक में उच्च घूर्णी सटीकता और दोहराव है, साथ ही उच्च क्लैंपिंग बल भी है।
उत्पादों का व्यापक रूप से विशेष लेजर पाइप काटने की मशीन और अन्य पाइप प्रसंस्करण मशीन टूल सिस्टम में उपयोग किया जा सकता है।
2. प्रदर्शन पैरामीटर्स
|
मॉडल संख्या |
G400C-170 |
| पंजा स्ट्रोक | 165 मिमी |
| अधिकतम क्लैंपिंग बल | 1.36-2.45KN |
| अनुमेय दबाव | 0.1-0.9MPa |
| सीमा गति | 150r/मिनट |
| क्लैंपिंग रेंज | 0-170 मिमी |
| केंद्रीय ऊंचाई | 280 मिमी |
| घूर्णन जड़त्व | 3.95 किग्रा.㎡ |
| घूर्णन भाग वजन | 128.5 किग्रा |
| पूरी इकाई वजन | 210 किग्रा |
नोट: उपरोक्त संख्याएं मानक पैरामीटर हैं।हम ग्राहकों की विशेष आवश्यकताओं के अनुसार उत्पादों को डिजाइन भी कर सकते हैं.
मैं3. आयाम
| विशेष विवरण | ए | बी | बी 1 | सी | डी | इ | एफ | जी | एच | मैं | जे | क | हे | आर | एस |
| G400C-170 | 600 | 280 | 590 | 602 | 100 | 60 | 570 | 273 | 170 | 235 | 250 | 400 | 10 | 8-एम8 | 18X21 |
4. लाभ
| एक।पूर्ण स्ट्रोक डिजाइन |
| बी।अनुप्रयोगों की विस्तृत श्रृंखला, प्रसंस्करण प्रोफाइल का विविधीकरण |
| सी।उच्च दोहराव स्थिति सटीकता |
| डी।कम रखरखाव लागत, लंबी सेवा जीवन |
|
इ।एकाधिक विन्यास उपलब्ध हैं e.1 ठोस या खोखला e.2 कंघी-प्रकार या चूल-नाली प्रकार के पंजे |
5. हमारी सेवा
| एक।हम अच्छी कीमत और तेजी से नेतृत्व समय के साथ प्रत्यक्ष कारखाने हैं। |
| बी।पेशेवर डिजाइन टीम आपके साथ काम करती है। |
| सी।उच्च गुणवत्ता की गारंटी के लिए पेशेवर क्यूसी टीम। |
| डी।OEM और ODM सेवा प्रदान करना। |
6. उत्पादन लाइन
