उत्पाद विवरण
उत्पत्ति के प्लेस: चांगझौ, जिआंगसु, चीन
ब्रांड नाम: Lingman
मॉडल संख्या: वायवीय रोटरी चकG500C-225
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: USD 6600-7200 set
पैकेजिंग विवरण: लकड़ी के गत्ते का डिब्बा
प्रसव के समय: 10-15 कार्य दिवस
भुगतान शर्तें: टी/टी, एल/सी
आपूर्ति की क्षमता: प्रति माह 500 सेट
प्रोडक्ट का नाम: |
वायवीय रोटरी चक |
पंजा स्ट्रोक: |
200 मिमी |
अधिकतम क्लैंपिंग बल: |
2.72KN |
स्वीकार्य दबाव: |
0.1-0.8MPa |
सीमा गति: |
125r/मिनट |
क्लैंपिंग रेंज: |
0-225 मिमी |
केंद्रीय ऊंचाई: |
314 मिमी |
घूर्णन जड़त्व: |
6.1 किग्रा.㎡ |
विशेषता: |
उच्च ताली सटीक |
प्रोडक्ट का नाम: |
वायवीय रोटरी चक |
पंजा स्ट्रोक: |
200 मिमी |
अधिकतम क्लैंपिंग बल: |
2.72KN |
स्वीकार्य दबाव: |
0.1-0.8MPa |
सीमा गति: |
125r/मिनट |
क्लैंपिंग रेंज: |
0-225 मिमी |
केंद्रीय ऊंचाई: |
314 मिमी |
घूर्णन जड़त्व: |
6.1 किग्रा.㎡ |
विशेषता: |
उच्च ताली सटीक |
1. विवरण

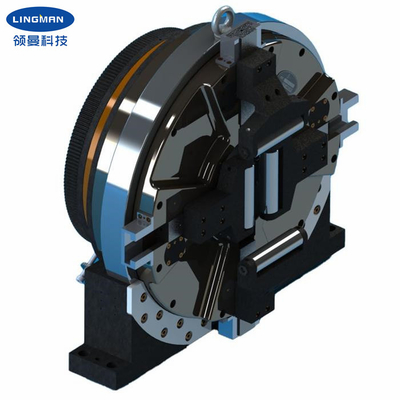

यह वायवीय रोटरी चक विशेष रूप से लेजर काटने की मशीन के लिए डिज़ाइन किया गया है, उत्पाद को एक स्वतंत्र घूर्णन धुरी के रूप में इस्तेमाल किया जा सकता है, बीच में एक चक है, एक ही समय में घूर्णन वर्कपीस को क्लैंप कर सकता है।
चक पूर्ण स्ट्रोक काम, चार पंजे की स्थिति के अतिरिक्त समायोजन के बिना, लागू पाइप फिटिंग की एक पूरी श्रृंखला को क्लैंप कर सकता है, उत्पादन क्षमता में सुधार कर सकता है।इस तरह की वायवीय रोटरी चक उच्च डस्टप्रूफ प्रदर्शन और संचालन स्थिरता के साथ पूरी तरह से संलग्न संरचना को अपनाती है।बाजार पर अन्य पारंपरिक लेजर चक की तुलना में निर्मित क्रॉस रोलर असर, लंबी सेवा जीवन, रोटेशन सटीकता और दोहराने की स्थिति सटीकता, क्लैंपिंग बल बाजार पर समान उत्पादों से बड़ा है, लेकिन पतली दीवार पाइप के प्रसंस्करण को भी पूरा कर सकता है।
वायवीय रोटरी चक आमतौर पर विशेष लेजर काटने की मशीन और अन्य पाइप प्रसंस्करण मशीन सिस्टम में उपयोग किया जाता है।
2. प्रदर्शन पैरामीटर्स
| प्रोडक्ट का नाम | वायवीय रोटरी चक |
|
मॉडल संख्या |
G500C-225 |
| पंजा स्ट्रोक | 200 मिमी |
| अधिकतम क्लैंपिंग बल | 2.77KN |
| अनुमेय दबाव | 0.1-0.9MPa |
| सीमा गति | 130r/मिनट |
| क्लैंपिंग रेंज | 0-225 मिमी |
| केंद्रीय ऊंचाई | 315 मिमी |
| घूर्णन जड़त्व | 6.1 किग्रा.㎡ |
| घूर्णन भाग वजन | 140 किग्रा |
| पूरी इकाई वजन | 240 किग्रा |
नोट: उपरोक्त संख्याएं मानक पैरामीटर हैं।हम ग्राहकों की विशेष आवश्यकताओं के अनुसार उत्पादों को डिजाइन भी कर सकते हैं.
मैं3. आयाम
| विशेष विवरण | ए | बी | बी 1 | सी | डी | इ | एफ | जी | एच | मैं | जे | क | हे | आर | एस |
| G500C-225 | 670 | 315 | 694 | 672 | 100 | 60 | 640 | 273 | 225 | 235 | 250 | 400 | 10 | 8-एम8 | 18X21 |
4. लाभ
| एक।फुल स्ट्रोक डिज़ाइन किया गया न्यूमेटिक रोटरी चक |
| बी।अनुप्रयोगों की विस्तृत श्रृंखला, प्रसंस्करण प्रोफाइल का विविधीकरण |
| सी।उच्च दोहराव स्थिति सटीकता |
| डी।कम रखरखाव लागत, लंबी सेवा जीवन |
|
इ।एकाधिक विन्यास उपलब्ध हैं e.1 ठोस या खोखला e.2 कंघी-प्रकार या चूल-नाली प्रकार के पंजे |
5. हमारी सेवा
| ए। हम अच्छी कीमत और तेजी से नेतृत्व समय के साथ प्रत्यक्ष कारखाने हैं। |
| b.पेशेवर डिजाइन टीम आपके साथ काम करती है। |
| c. उच्च गुणवत्ता की गारंटी के लिए पेशेवर QC टीम। |
| d.OEM और ODM सेवा प्रदान करना। |
