उत्पाद विवरण
उत्पत्ति के प्लेस: चांगझौ, जिआंगसु, चीन
ब्रांड नाम: Lingman
मॉडल संख्या: वायवीय रोटरी चक G500DC-230
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: USD 4200-4900/set
पैकेजिंग विवरण: लकड़ी के गत्ते का डिब्बा
प्रसव के समय: 15-20 कार्य दिवस
भुगतान शर्तें: टी/टी, एल/सी
आपूर्ति की क्षमता: प्रति माह 500 सेट
प्रोडक्ट का नाम: |
वायवीय रोटरी चक |
पंजा स्ट्रोक: |
220 मिमी |
अधिकतम क्लैंपिंग बल: |
1.5kN |
स्वीकार्य दबाव: |
0.3-0.9 एमपीए |
सीमा गति: |
150r/मिनट |
क्लैंपिंग रेंज: |
8-228 मिमी |
केंद्रीय ऊंचाई: |
315 मिमी |
घूर्णन जड़त्व: |
4.20 किग्रा.㎡ |
प्रोडक्ट का नाम: |
वायवीय रोटरी चक |
पंजा स्ट्रोक: |
220 मिमी |
अधिकतम क्लैंपिंग बल: |
1.5kN |
स्वीकार्य दबाव: |
0.3-0.9 एमपीए |
सीमा गति: |
150r/मिनट |
क्लैंपिंग रेंज: |
8-228 मिमी |
केंद्रीय ऊंचाई: |
315 मिमी |
घूर्णन जड़त्व: |
4.20 किग्रा.㎡ |
1. विवरण

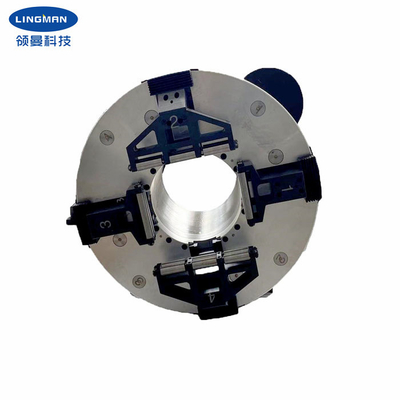

हमारे वायवीय रोटरी चक मुख्य रूप से लेजर पाइप काटने की मशीन के लिए डिज़ाइन किया गया है।वायवीय रोटरी चक विभिन्न ग्राहकों की आवश्यकताओं को पूरा करने के लिए गोल, आयताकार, वर्ग, एच और एल ट्यूबों को भी पकड़ सकता है।
यह कोलेट नवीनतम डिजाइन है।चक को पूर्ण स्ट्रोक के लिए डिज़ाइन किया गया है, इसलिए चार PAWS की स्थिति को समायोजित करने की कोई आवश्यकता नहीं है।इस वायवीय चक में 220 मिमी का पंजा स्ट्रोक/व्यास है और यह 150 किलोग्राम तक पाइप फिटिंग को पकड़ सकता है।चक के केंद्र की ऊंचाई 315mm है।कम दबाव के मामले में, कम क्लैंपिंग बल प्राप्त किया जा सकता है।
वायवीय रोटरी चक में बेहतर स्थिरता और पहनने के प्रतिरोध हैं।आंतरिक क्रॉस रोलर बीयरिंग के लिए धन्यवाद, सेवा जीवन लंबा है, और रोटेशन और दोहराने की स्थिति की सटीकता अधिक है।
2. प्रदर्शन पैरामीटर्स
|
वायवीय रोटरी चक |
|
G500DC-230 |
|
220mm |
|
1.5KN |
|
0.3-0.9MPa |
|
150r/मिनट |
|
8-228 मिमी |
|
315 मिमी |
|
4.18 किग्रा.मी² |
|
124 किग्रा |
|
245 किग्रा |
3.आयाम
विशेष विवरण | ए | बी | बी 1 | सी | डी | इ | एफ | जी | एच | मैं | आर | एस |
G500DC-230 | 420 | 315 | 600 | 615 | 220 | 60 | 380 | 368 | 230 | 265 | 12-एम8 | 18X22 |
4. लाभ
एक।पूर्ण स्ट्रोक डिजाइन |
बी।अनुप्रयोगों की विस्तृत श्रृंखला, प्रसंस्करण प्रोफाइल का विविधीकरण |
सी।उच्च दोहराव स्थिति सटीकता |
डी।कम रखरखाव लागत, लंबी सेवा जीवन |
इ।एकाधिक विन्यास उपलब्ध हैं |
5. हमारी सेवा
एक।हम अच्छी कीमत और तेजी से नेतृत्व समय के साथ प्रत्यक्ष कारखाने हैं। |
बी।पेशेवर डिजाइन टीम आपके साथ काम करती है। |
सी।उच्च गुणवत्ता की गारंटी के लिए पेशेवर क्यूसी टीम। |
डी।OEM और ODM सेवा प्रदान करना। |
6. उत्पादन लाइन
