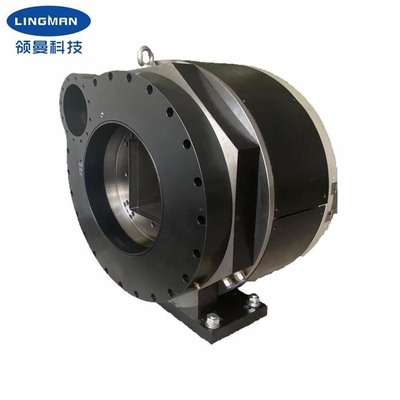

उत्पाद विवरण
उत्पत्ति के प्लेस: चांगझौ, जिआंगसु, चीन
ब्रांड नाम: Lingman
मॉडल संख्या: वायवीय रोटरी चकG620DF-245
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: USD 4800-5200 set
पैकेजिंग विवरण: लकड़ी के गत्ते का डिब्बा
प्रसव के समय: 10-15 कार्य दिवस
भुगतान शर्तें: टी/टी, एल/सी
आपूर्ति की क्षमता: प्रति माह 500 सेट
प्रोडक्ट का नाम: |
वायवीय रोटरी चक |
पंजा स्ट्रोक: |
236 मिमी |
अधिकतम क्लैंपिंग बल: |
2.1 केएन |
स्वीकार्य दबाव: |
0.20-0.90MPa |
सीमा गति: |
150r/मिनट |
क्लैंपिंग रेंज: |
6-242 मिमी |
केंद्रीय ऊंचाई: |
315 मिमी |
घूर्णन जड़त्व: |
5.2 किग्रा.㎡ |
प्रोडक्ट का नाम: |
वायवीय रोटरी चक |
पंजा स्ट्रोक: |
236 मिमी |
अधिकतम क्लैंपिंग बल: |
2.1 केएन |
स्वीकार्य दबाव: |
0.20-0.90MPa |
सीमा गति: |
150r/मिनट |
क्लैंपिंग रेंज: |
6-242 मिमी |
केंद्रीय ऊंचाई: |
315 मिमी |
घूर्णन जड़त्व: |
5.2 किग्रा.㎡ |
1. विवरण
हमारी कंपनी के पास सीएनसी खराद और लेजर काटने की मशीन चक पेशेवर निर्माताओं के उत्पादन में 15 साल का पेशेवर अनुभव है।वायवीय रोटरी चक 2022 के लिए डिज़ाइन किया गया नवीनतम लेजर चक है। जब लेजर पाइप कटर पाइप फिटिंग को काट रहा है और प्रसंस्करण कर रहा है, तो चक के साथ पाइप फिटिंग को जकड़ना और ठीक करना आवश्यक है।जबड़े के दो समूहों के लिए पूरी चक सामान्य अनुसूची क्रमशः खुल और बंद हो सकती है, लेकिन क्लैंपिंग या नाजुक फिटिंग के लिए उपयोग की जाने वाली पतली ट्यूब में, इसकी जबड़े की यात्रा को नियंत्रित करना आसान नहीं होता है, क्लैंप पाइप ड्रॉप कर सकता है, क्लैंपिंग प्रसंस्करण पाइप क्लैंप बनाती है इस समस्या को हल करने के लिए, डीएफ श्रृंखला पूर्ण स्ट्रोक स्क्वायर होल चक चक - जी 620 डीएफ - 245 पर, इस समस्या को हल करने के लिए, पाइप स्क्रैप को संसाधित करने के कारण फ्लैट या कीमा बनाया हुआ।
चक स्वयं एक स्वतंत्र घूर्णन धुरी के रूप में काम कर सकता है।नई वायवीय रोटरी चक के निम्नलिखित फायदे हैं: 1, रेड्यूसर स्थापना स्थिति को मनमाने ढंग से समायोजित किया जा सकता है;2. एक ही चक आकार ताबूत आकार सीमा प्रसंस्करण के लिए उपयुक्त है, पतली ट्यूब या नाजुक ट्यूब को क्लैंप करने के लिए प्रभावी ढंग से इस्तेमाल किया जा सकता है, गोल छेद सीमा के माध्यम से फ्लैट क्लैंपिंग को रोकने के लिए, क्लैंपिंग रेंज व्यापक है
उत्पादों का व्यापक रूप से विशेष लेजर पाइप काटने की मशीन और अन्य पाइप प्रसंस्करण प्रणालियों में उपयोग किया जा सकता है।
2. प्रदर्शन पैरामीटर्स
प्रोडक्ट का नाम | वायवीय रोटरी चक |
मॉडल संख्या |
G620DF-245 |
पंजा स्ट्रोक | 236 मिमी |
अधिकतम क्लैंपिंग बल | 2.1 केएन |
अनुमेय दबाव | 0.2-0.9MPa |
सीमा गति | 150/मिनट |
क्लैंपिंग रेंज | 6-242mm |
केंद्रीय ऊंचाई | 315 मिमी |
घूर्णन जड़त्व |
5.2 किग्रा.㎡ |
घूर्णन भाग वजन | 120 किलो |
पूरी इकाई वजन | 250 किलो |
नोट: उपरोक्त संख्याएं मानक पैरामीटर हैं।हम ग्राहकों की विशेष आवश्यकताओं के अनुसार उत्पादों को डिजाइन भी कर सकते हैं.
मैं3. आयाम
विशेष विवरण | ए | बी | बी 1 | सी | डी | इ | एफ | जी | एच | मैं | जे | क | हे | आर | एस |
G620DF-245 | 420 | 315 | 624 | 662 | 220 | 60 | 380 | 403.5 | 245X245 | / | 444.5 | / | / | / | 18X22 |
4. लाभ
एक।पूर्ण स्ट्रोक डिजाइन |
बी।अनुप्रयोगों की विस्तृत श्रृंखला, प्रसंस्करण प्रोफाइल का विविधीकरण |
सी।उच्च दोहराव स्थिति सटीकता |
डी।कम रखरखाव लागत, लंबी सेवा जीवन |
इ।एकाधिक विन्यास उपलब्ध हैं e.1 ठोस या खोखला e.2 कंघी-प्रकार या चूल-नाली प्रकार के पंजे |
5. हमारी सेवा
एक।हम अच्छी कीमत और तेजी से नेतृत्व समय के साथ प्रत्यक्ष कारखाने हैं। |
बी।पेशेवर डिजाइन टीम आपके साथ काम करती है। |
सी।उच्च गुणवत्ता की गारंटी के लिए पेशेवर क्यूसी टीम। |
डी।OEM और ODM सेवा प्रदान करना। |
6. उत्पादन लाइन
