उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: LINGMAN
मॉडल संख्या: G400C-170/G500C-225/G500DC-230
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 10
मूल्य: USD3000-6000/SETS
पैकेजिंग विवरण: लकड़ी का डिब्बा
प्रसव के समय: तीस दिन
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: 1000 सेट / माह
पंजा स्ट्रोक / व्यास: |
165/200/220 मिमी |
अधिकतम दबाना बल: |
1.36-4.86केएन |
दबाव पड़ने दें: |
0.1-0.9 एमपीए |
घूर्णन गति सीमा: |
150/130150r/मिनट |
क्लैम्पिंग रेंज: |
डायमीटर0-170/0-225/25-225mm |
केंद्रीय ऊँचाई: |
280/315/315 मिमी |
घूर्णन जड़त्व: |
3.95/6.1/6.1 किग्रा.एम2 |
घूर्णन भाग वजन: |
128.5/140/140 किग्रा |
पूरे यूनिट का वजन: |
210/240/240 किग्रा |
पंजा स्ट्रोक / व्यास: |
165/200/220 मिमी |
अधिकतम दबाना बल: |
1.36-4.86केएन |
दबाव पड़ने दें: |
0.1-0.9 एमपीए |
घूर्णन गति सीमा: |
150/130150r/मिनट |
क्लैम्पिंग रेंज: |
डायमीटर0-170/0-225/25-225mm |
केंद्रीय ऊँचाई: |
280/315/315 मिमी |
घूर्णन जड़त्व: |
3.95/6.1/6.1 किग्रा.एम2 |
घूर्णन भाग वजन: |
128.5/140/140 किग्रा |
पूरे यूनिट का वजन: |
210/240/240 किग्रा |

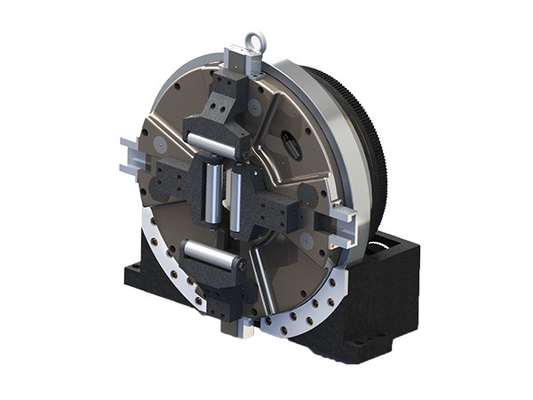

ट्यूब लेजर काटने की मशीन के लिए पूर्ण स्ट्रोक मुख्य लेजर चक-एचएसजी / एक्सटी लेजर / जिताई / पेंटा चुटियान / लोंगक्सिन / हान लेजर
यह उत्पाद विशेष रूप से लेजर पाइप काटने के उपकरण के लिए डिज़ाइन किया गया है।उत्पाद को एक स्वतंत्र घूर्णन धुरी के रूप में इस्तेमाल किया जा सकता है, बीच में एक चक के साथ जो वर्कपीस को मजबूती से जकड़ सकता है और एक ही समय में घूम सकता है।यह हवा के सेवन को साइड से घुमाकर तेजी से क्लैम्पिंग और अनक्लैम्पिंग का एहसास कर सकता है।काम करने से पहले वायु स्रोत को डिस्कनेक्ट करें।उत्पाद आधार तय होने के बाद, केवल मिलान करने वाली मोटर और गियर कनेक्शन की आवश्यकता होती है, और संपीड़ित वायु स्रोत (0.1-0.9MPA) को वर्कपीस को क्लैंप करने के लिए जोड़ा जा सकता है और वर्कपीस को घुमाने के लिए ड्राइव किया जा सकता है।
चक चार-जबड़े की स्थिति के अतिरिक्त समायोजन के बिना पूर्ण स्ट्रोक में काम करता है, और उत्पादन क्षमता में सुधार करते हुए लागू पाइप फिटिंग की एक पूरी श्रृंखला को जकड़ सकता है।चक पूरी तरह से संलग्न संरचना को अपनाता है, जिसमें बेहतर स्थिरता और प्रतिरोध होता है।यह क्रॉस रोलर बीयरिंग से लैस है और इसकी लंबी सेवा जीवन है।रोटेशन सटीकता और रिपीट पोजिशनिंग सटीकता पारंपरिक लेजर चक की तुलना में अधिक है, और क्लैम्पिंग बल बाजार में समान उत्पादों की तुलना में अधिक है।कम हवा के दबाव के मामले में, पतली दीवार वाली पाइप फिटिंग की आवश्यकताओं को पूरा करने के लिए एक छोटा क्लैंपिंग बल प्राप्त किया जा सकता है।प्रसंस्करण।
यह उत्पाद व्यापक रूप से पाइप प्रोसेसिंग मशीन टूल्स जैसे कि समर्पित लेजर पाइप कटिंग मशीन में उपयोग किया जाता है।
ठीक है नमूना |
爪行程/直径 मिमी पंजा स्ट्रोक / व्यास |
大夹紧力KN अधिकतम दबाना बल |
许用压力MPa स्वीकार्य दबाव |
极限转速r/min गति सीमित करें |
夹紧范围mm क्लैम्पिंग रेंज |
中心高mm केंद्रीय ऊंचाई |
转动惯量Kg.m2घूर्णन जड़त्व | 转动部分重量 किग्रा घूर्णन भाग वजन |
整机重量किग्रा पूरे यूनिट का वजन |
G400C-170 | 165 | 1.36 (0.5 एमपीए) 2.45 (0.9 एमपीए) |
0.1-0.9 | 150 | φ0-170 | 280 | 3.95 | 128.5 | 210 |
G500C-225 | 200 | 1.6 (0.5 एमपीए) 2.77 (0.9 एमपीए) |
0.1-0.9 | 130 | φ0-225 | 315 | 6.1 | 140 | 240 |
G500DC-230 | 220 |
2.7 (0.5 एमपीए) 4.86 (0.9 एमपीए) |
0.1-0.9 | 15 | φ25-225 | 315 | 6.1 | 140 | 240 |
सही विशेष विवरण |
ए | बी | बी 1 | सी | डी | इ | एफ | जी | एच | मैं | जे | क | एल | एम | एन | हे | पी | क्यू | आर | एस |
G400C-170 | 600 | 280 | 590 | 602 | 100 | 60 | 570 | 273 | 170 | 235 | 250 | 400 | / | / | / | 10 | / | / | 8-एम8 | 18X21 |
G500C-225 | 670 | 315 | 694 | 672 | 100 | 60 | 640 | 273 | 225 | 235 | 250 | 400 | / | / | / | 10 | / | / | 8-एम8 | 18X21 |
G500DC-230 | 670 | 315 | 694 | 672 | 100 | 60 | 640 | 273 | 225 | 235 | 250 | 400 | / | / | / | 10 | / | / | 8-एम8 | 18X21 |
