उत्पाद विवरण
उत्पत्ति के प्लेस: Changzhou, Jiangsu, चीन
ब्रांड नाम: Lingman
मॉडल संख्या: W320S-50
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: एक सेट
मूल्य: USD 2600-3100/set
पैकेजिंग विवरण: लकड़ी का कार्टन
प्रसव के समय: 15-20 कार्य दिवस
भुगतान शर्तें: टी / टी, एल / सी
आपूर्ति की क्षमता: प्रति माह 100 सेट
उत्पाद का नाम: |
मुख्य चक |
कच्चा माल: |
स्टेनलेस स्टील |
पंजा का आघात: |
50 मिमी |
अधिकतम क्लैंपिंग बल: |
4.5 केएन |
स्वीकार्य दबाव: |
0.4-0.9Mpa |
गति की सीमा: |
500R / मिनट |
क्लैंपिंग रेंज: |
20-320 मिमी |
मध्य ऊँचाई: |
260mm |
घूर्णन जड़त्व: |
1.68 किग्रा.㎡ |
भाग वजन: |
107kg |
पूरे यूनिट वजन: |
185KG |
उत्पाद का नाम: |
मुख्य चक |
कच्चा माल: |
स्टेनलेस स्टील |
पंजा का आघात: |
50 मिमी |
अधिकतम क्लैंपिंग बल: |
4.5 केएन |
स्वीकार्य दबाव: |
0.4-0.9Mpa |
गति की सीमा: |
500R / मिनट |
क्लैंपिंग रेंज: |
20-320 मिमी |
मध्य ऊँचाई: |
260mm |
घूर्णन जड़त्व: |
1.68 किग्रा.㎡ |
भाग वजन: |
107kg |
पूरे यूनिट वजन: |
185KG |
1. विवरण

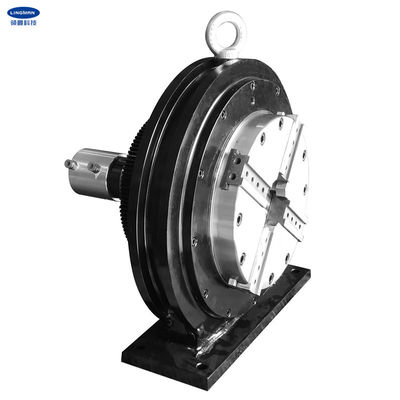

यह उत्पाद विशेष रूप से लेजर पाइप कटर के लिए डिज़ाइन किया गया है।उत्पाद को बीच में एक चक के साथ एक स्वतंत्र धुरी के रूप में इस्तेमाल किया जा सकता है जो वर्क-पीस को मजबूती से जकड़ सकता है और एक ही समय में घुमा सकता है।
उत्पाद का आधार तय होने के बाद, मिलान की गई मोटर को गियर से कनेक्ट करें, और काम के टुकड़े को घुमाने के लिए क्लैंपिंग और ड्राइविंग का एहसास करने के लिए संपीड़ित वायु स्रोत (0.4-0.9Mpa) को कनेक्ट करें।यह मुख्य रूप से वर्क-पीस क्लैम्पिंग, रोटेटिंग और फ्रंट और बैक फीडिंग के लिए उपयोग किया जाता है।
चूंकि काटने की मशीन द्वारा संसाधित भागों की लंबाई लंबी होती है, बैक चक और मिलान वाली मुख्य चक आमतौर पर उपकरण पर जोड़े में स्थापित होती है।इस तरह की फीडिंग चक एक स्वचालित दो-दो-केंद्र संरचना है और इसमें दोहरी शक्ति के साथ चार पंजे होते हैं।यह परिपत्र, वर्ग, आयताकार, अण्डाकार और अन्य केंद्रीय अक्ष सममित भागों को जकड़ने के लिए लागू किया जा सकता है।
इसके अलावा, यह ठोस संरचना में भी है और कृपया इसे भारी पाइप काटने की मशीन पर इस्तेमाल करने की सलाह दें।
2. प्रदर्शन पैरामीटर्स
|
W320S-50 |
|
50 मिमी |
|
4.5KN |
|
0.4-0.9 एमपीए |
|
500r/मिनट |
|
20-320 मिमी |
|
260 मिमी |
|
1.68kg.m2 |
|
107 किग्रा |
|
185 किग्रा |
3.आयाम
| विशेष विवरण | ए | ख | बी 1 | सी | घ | इ | एफ | जी | एच | मैं | जे | ली | म | नहीं | हे | पी | क्यू | आर | रों | टी |
| W320S-21 | 520 | 260 | 460 | 490 | 175 | 130 | 475 | २२३ | 0 | 65 | 88 | 20 | 45 | 4 | 30 | 20 | एम12 | 6-एम10 | १८ | 375 |
4. लाभ
| ए।पूर्ण स्ट्रोक डिजाइन |
| बीअनुप्रयोगों की विस्तृत श्रृंखला, प्रसंस्करण प्रोफाइल का विविधीकरण |
| सी।उच्च दोहराव वाली स्थिति सटीकता |
| डीकम रखरखाव लागत, लंबी सेवा जीवन |
|
इ।एकाधिक विन्यास उपलब्ध हैं e.2 कंघी-प्रकार या चूल-नाली प्रकार के पंजे |
5. उत्पादन लाइन
6. हमारी सेवा
| ए।हम अच्छी कीमत और तेजी से नेतृत्व समय के साथ प्रत्यक्ष कारखाने हैं। |
| बीपेशेवर डिजाइन टीम आपके साथ काम करती है। |
| सी।उच्च गुणवत्ता की गारंटी के लिए पेशेवर क्यूसी टीम। |
| डीOEM और ODM सेवा प्रदान करना। |
