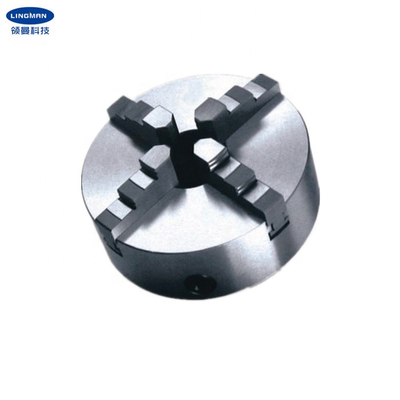

मशीन टूल्स 4 जॉज़ चक K12 सेल्फ सेंटरिंग चक सीएनसी लेथ चक

1. विवरण


फोर-जॉ सेल्फ-सेंटिंग चक का पूरा नाम मशीन टूल्स के लिए मैनुअल फोर-जॉ सेल्फ-सेंटिंग चक है।इसमें एक डिस्क बॉडी, चार छोटे बेवल दांत और जबड़े की एक जोड़ी होती है।चार छोटे बेवल दांत कुंडल तार से जुड़े होते हैं, कुंडल तार के पीछे एक सपाट धागा संरचना होती है, और पंजे फ्लैट धागे पर समान रूप से स्थापित होते हैं।जब छोटे बेवल दांत को रिंच से खींचा जाता है, तो कुंडल घूम जाएगा, और इसके पीछे का सपाट धागा पंजे के पास पहुंच जाएगा या उसी समय केंद्र में वापस आ जाएगा।चूंकि कुंडलित तार पर सपाट आयताकार धागों की पिचें समान होती हैं, इसलिए चारों पंजों की गति दूरी समान होती है, जिसका प्रभाव स्वत: केंद्रित होता है।

चार जबड़े वाले आत्म-केंद्रित चक के दो प्रकार के जबड़े होते हैं, जिसमें अभिन्न जबड़े और अलग जबड़े शामिल होते हैं।समग्र पंजा एक पंजा है जो आधार पंजा और शीर्ष पंजे को एकीकृत करता है, और समग्र पंजे की एक जोड़ी को चार सकारात्मक पंजे और चार रिवर्स पंजे में विभाजित किया जाता है।जुदाई पंजों की एक जोड़ी में केवल चार पंजे होते हैं, और प्रत्येक पंजा एक आधार पंजा और एक शीर्ष पंजे से बना होता है।इसके अलावा, उपयोगकर्ता की आवश्यकताओं के अनुसार नरम जबड़े भी प्रदान किए जा सकते हैं, और क्लैंपिंग आवश्यकताओं को पूरा करने के लिए यादृच्छिक विन्यास (पीसने) के बाद उच्च केंद्रित सटीकता प्राप्त की जा सकती है।

चार-जबड़े सिंगल-एक्शन चक के जबड़े में केवल एक प्रकार का अभिन्न जबड़ा होता है।सनकी और अनियमित आकार के हिस्सों को जकड़ने के लिए एक जबड़ा स्वतंत्र रूप से आगे बढ़ सकता है।


मैं2. आयाम

 3. लाभ


4. हमारी सेवा


5.प्रोडक्शन लाइन
