उत्पाद विवरण
उत्पत्ति के प्लेस: चांगझौ, जिआंगसु, चीन
ब्रांड नाम: Lingman
मॉडल संख्या: G500D-230
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: USD 4400-5000 set
पैकेजिंग विवरण: लकड़ी के गत्ते का डिब्बा
प्रसव के समय: 10-15 कार्य दिवस
भुगतान शर्तें: टी/टी, एल/सी
आपूर्ति की क्षमता: प्रति माह 500 सेट
प्रोडक्ट का नाम: |

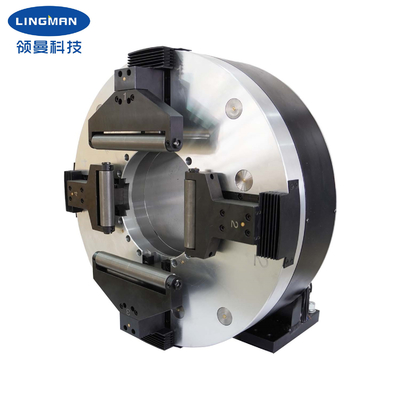

G500D-230 लेजर चक |
पंजा स्ट्रोक: |
220mm |
अधिकतम क्लैंपिंग बल: |
1.5kN |
स्वीकार्य दबाव: |
0.3-0.9 एमपीए |
सीमा गति: |
150r/मिनट |
क्लैंपिंग रेंज: |
8-228 मिमी |
केंद्रीय ऊंचाई: |
315 मिमी |
घूर्णन जड़त्व: |
4.17 किग्रा.㎡ |
प्रोडक्ट का नाम: |
G500D-230 लेजर चक |
पंजा स्ट्रोक: |
220mm |
अधिकतम क्लैंपिंग बल: |
1.5kN |
स्वीकार्य दबाव: |
0.3-0.9 एमपीए |
सीमा गति: |
150r/मिनट |
क्लैंपिंग रेंज: |
8-228 मिमी |
केंद्रीय ऊंचाई: |
315 मिमी |
घूर्णन जड़त्व: |
4.17 किग्रा.㎡ |
1. विवरण
हमारी कंपनी सीएनसी खराद और लेजर काटने की मशीन के लिए चक उत्पादन की एक पेशेवर निर्माता है।
विभिन्न प्रकार के लेजर चक प्रदान किए जाते हैं।हम देश और विदेश में कई प्रसिद्ध लेजर कटिंग मशीनों के लिए लेजर चक प्रदान करते हैं।हमारे उत्पादों का भी कई ग्राहकों द्वारा स्वागत किया जाता है।
यह मॉडल लेजर चक लेजर पाइप काटने के उपकरण, चार जबड़े पूर्ण स्ट्रोक मुख्य चक के लिए डिज़ाइन किया गया है।चक को एक स्वतंत्र घूर्णन धुरी के रूप में संचालित किया जा सकता है।उत्पाद आधार तय होने के बाद, इसे केवल सहायक मोटर और गियर को जोड़ने की आवश्यकता होती है, और फिर वर्कपीस को जकड़ने और वर्कपीस को घुमाने के लिए संपीड़ित वायु स्रोत (0.3-0.9mpa) को कनेक्ट करने की आवश्यकता होती है।चक पूर्ण स्ट्रोक ऑपरेशन, चार जबड़े की स्थिति को समायोजित करने की कोई आवश्यकता नहीं है।चक क्रॉस रोलर बेयरिंग के साथ पूरी तरह से संलग्न संरचना को अपनाता है।बाजार पर समान उत्पादों की तुलना में, चक में उच्च रोटेशन सटीकता और पुनरावृत्ति सटीकता है, साथ ही साथ उच्च पकड़ बल भी है।
उत्पादों का व्यापक रूप से पाइप काटने की प्रणाली जैसे विशेष लेजर पाइप काटने की मशीनों में उपयोग किया जा सकता है।
2. प्रदर्शन पैरामीटर्स
|
मॉडल संख्या |
G500D-230 |
| पंजा स्ट्रोक | 242 मिमी |
| अधिकतम क्लैंपिंग बल | 1.5KN |
| अनुमेय दबाव | 0.3-0.9MPa |
| सीमा गति | 150/मिनट |
| क्लैंपिंग रेंज | 8-228 मिमी |
| केंद्रीय ऊंचाई | 315 मिमी |
| घूर्णन जड़त्व |
4.18 किग्रा.㎡ |
| घूर्णन भाग वजन | 124 किग्रा |
| पूरी इकाई वजन | 245 किग्रा |
नोट: उपरोक्त संख्याएं मानक पैरामीटर हैं।हम ग्राहकों की विशेष आवश्यकताओं के अनुसार उत्पादों को डिजाइन भी कर सकते हैं.
मैं3. आयाम
| विशेष विवरण | ए | बी | बी 1 | सी | डी | इ | एफ | जी | एच | मैं | जे | क | हे | आर | एस |
| G500D-230 | 420 | 315 | 600 | 615 | 220 | 60 | 380 | 368 | 230 | 265 | 250 | 490 | 6 | 12-एम8 | 18X22 |
4. लाभ
| एक।पूर्ण स्ट्रोक डिजाइन |
| बी।अनुप्रयोगों की विस्तृत श्रृंखला, प्रसंस्करण प्रोफाइल का विविधीकरण |
| सी।उच्च दोहराव स्थिति सटीकता |
| डी।कम रखरखाव लागत, लंबी सेवा जीवन |
|
इ।एकाधिक विन्यास उपलब्ध हैं e.1 ठोस या खोखला e.2 कंघी-प्रकार या चूल-नाली प्रकार के पंजे |
5. हमारी सेवा
| एक।हम अच्छी कीमत और तेजी से नेतृत्व समय के साथ प्रत्यक्ष कारखाने हैं। |
| बी।पेशेवर डिजाइन टीम आपके साथ काम करती है। |
| सी।उच्च गुणवत्ता की गारंटी के लिए पेशेवर क्यूसी टीम। |
| डी।OEM और ODM सेवा प्रदान करना। |
6. उत्पादन लाइन
