उत्पाद विवरण
उत्पत्ति के प्लेस: Changzhou, Jiangsu, चीन
ब्रांड नाम: Liangman
मॉडल संख्या: G400S-165
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: एक सेट
मूल्य: USD 2400-2600/set
पैकेजिंग विवरण: लकड़ी का गत्ते का डिब्बा
प्रसव के समय: 7-20 कार्य दिवस
भुगतान शर्तें: टी / टी, एल / सी
आपूर्ति की क्षमता: प्रति माह 30 सेट
उत्पाद का नाम: |
लेजर चक |
जबड़े की संख्या: |
चार |
पंजा का आघात: |
140 मिमी |
क्लैंपिंग रेंज: |
0-160 मिमी |
घूर्णन जड़त्व: |
1.85 ग्रा .2 |
भाग वजन: |
82kg |
पूरे यूनिट वजन: |
95 किलो |
फ़ीचर: |
उच्च सटिकता |
शक्ति: |
गाइड |
आवेदन: |
फाइबर लेजर काटने की मशीन |
उत्पाद का नाम: |
लेजर चक |
जबड़े की संख्या: |
चार |
पंजा का आघात: |
140 मिमी |
क्लैंपिंग रेंज: |
0-160 मिमी |
घूर्णन जड़त्व: |
1.85 ग्रा .2 |
भाग वजन: |
82kg |
पूरे यूनिट वजन: |
95 किलो |
फ़ीचर: |
उच्च सटिकता |
शक्ति: |
गाइड |
आवेदन: |
फाइबर लेजर काटने की मशीन |
1.विवरण

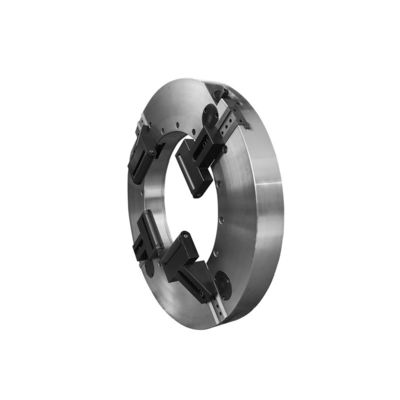

यह चक विशेष रूप से लेजर पाइप कटर के लिए डिज़ाइन किया गया है।उत्पाद को बीच में मैनुअल चक के साथ एक स्वतंत्र धुरी के रूप में इस्तेमाल किया जा सकता है।उत्पाद का आधार तय होने के बाद, मिलान किए गए मोटर को गियर से जोड़कर ही रोटरी फ़ंक्शन को महसूस किया जा सकता है।
वर्क-पीस को कसकर दबाना और वर्क-पीस को घुमाने के लिए दो सेट जॉज़ को नियंत्रित करके बनाया जा सकता है।चूंकि वर्क-पीस की लंबाई लंबी होती है, इसलिए इसे आमतौर पर मुख्य चक के रूप में इस्तेमाल किया जाता है जो कि लेजर कटिंग मशीन की हेड पोजीशन में होता है और मैचिंग बैक चक के साथ उपकरण पर स्थापित होता है।
कटर द्वारा संसाधित भागों की लंबी लंबाई के कारण, मुख्य चक का उपयोग लेजर कटिंग के सिर की स्थिति के रूप में किया जाता है और इसके साथ मेल खाने वाले बैक चक को आमतौर पर उपकरण पर जोड़े में स्थापित किया जाता है। चक में चार जबड़े होते हैं और जोड़ीदार केंद्र में होते हैं संरचना, जो परिपत्र, वर्ग, आयताकार, अण्डाकार और अन्य केंद्रीय अक्ष सममित भागों को जकड़ सकती है।
2. प्रदर्शन पैरामीटर्स
|
G400S-165 |
|
140 मिमी |
|
/ |
|
0.4-0.9 एमपीए |
|
500r/मिनट |
|
0-160 मिमी |
|
260 मिमी |
|
1.85g.m2 |
|
82 किग्रा |
|
95 किलो |
3.आयाम
| विशेष विवरण | ए | ख | बी 1 | सी | घ | इ | एफ | जी | एच | मैं | जे | ली | म | नहीं | हे | पी | क्यू | आर | रों |
| G400S-165 | 460 | 260 | 480 | 515 | १२० | 80 | 420 | 100 | 165 | २२० | 240 | 30 | 60 | 4 | 5 | 20 | एम10 | 8-एम8 | 14 |
4.फायदे
| ए।पूर्ण स्ट्रोक डिजाइन |
| बीअनुप्रयोगों की विस्तृत श्रृंखला, प्रसंस्करण प्रोफाइल का विविधीकरण |
| सी।उच्च दोहराव वाली स्थिति सटीकता |
| डीकम रखरखाव लागत, लंबी सेवा जीवन |
|
इ।एकाधिक विन्यास उपलब्ध हैं e.2 कंघी-प्रकार या चूल-नाली प्रकार के पंजे |
5.उत्पादन लाइन
6.हमारी सेवा
1. हम अच्छी कीमत और तेजी से नेतृत्व समय के साथ प्रत्यक्ष कारखाने हैं।
2. पेशेवर डिजाइन टीम आपके साथ काम करती है।
3. उच्च गुणवत्ता की गारंटी के लिए पेशेवर क्यूसी टीम।
4. OEM और ODM सेवा प्रदान करना।
