उत्पाद विवरण
उत्पत्ति के प्लेस: Changzhou, Jiangsu, चीन
ब्रांड नाम: Lingman
मॉडल संख्या: 3 एच -06
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 5 सेट
मूल्य: USD 265-780 set
पैकेजिंग विवरण: लकड़ी का कार्टन
प्रसव के समय: 7-15 कार्य दिवस
भुगतान शर्तें: टी / टी, एल / सी
आपूर्ति की क्षमता: प्रति माह 200 सेट
उत्पाद का नाम: |
हाइड्रोलिक चक |
वेज स्ट्रोक: |
12mm |
पंजा स्ट्रोक / व्यास: |
5.5 मिमी |
क्लैंपिंग व्यास: |
15-168 मिमी |
Max. मैक्स। DB pull DB खींचो: |
21.5KN |
Max. मैक्स। clamping force शिकंजे का बल: |
56.8KN |
Max. मैक्स। numbers of revolutions क्रांतियों की संख्या: |
6000 आरपीएम |
वजन: |
13.7KG |
मैक्स.कोरिंग दबाव: |
2.8Mpa |
लागू रोटरी सिलेंडर: |
TH-646 |
उत्पाद का नाम: |
हाइड्रोलिक चक |
वेज स्ट्रोक: |
12mm |
पंजा स्ट्रोक / व्यास: |
5.5 मिमी |
क्लैंपिंग व्यास: |
15-168 मिमी |
Max. मैक्स। DB pull DB खींचो: |
21.5KN |
Max. मैक्स। clamping force शिकंजे का बल: |
56.8KN |
Max. मैक्स। numbers of revolutions क्रांतियों की संख्या: |
6000 आरपीएम |
वजन: |
13.7KG |
मैक्स.कोरिंग दबाव: |
2.8Mpa |
लागू रोटरी सिलेंडर: |
TH-646 |
1. विवरण

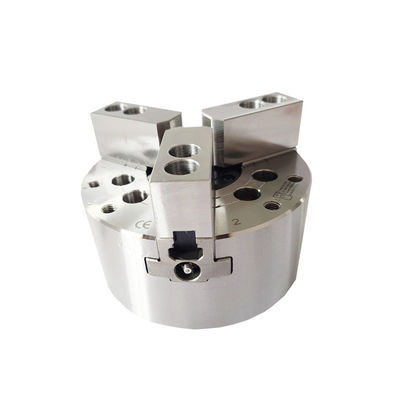

हमारा चक एक बड़े थ्रू होल संरचना में है और इसमें वेज आकार में 3 जबड़े होते हैं जो विशेष आकार की वस्तुओं को जकड़ने के लिए विशेष रूप से उपयुक्त होते हैं।सभी स्लाइडिंग सतहों को कठोर उपचार, सटीक पीस और सीधे चिकनाई के माध्यम से संसाधित किया जाता है।अतिरिक्त में, इसमें उच्च कठोरता और उच्च क्लैंपिंग सटीकता है।
चक ठोस और टिकाऊ है और यह उच्च गति पर आसानी से काम कर सकता है।इसमें पुनरावृत्ति और बड़े क्लैंप बल की स्थिति के लिए उच्च सटीकता और स्वचालित उत्पादन के लिए उपयुक्त है।थ्रू होल डिज़ाइन का उपयोग लंबे वर्क-पीस प्रोसेसिंग के लिए किया जा सकता है।
चक खराद के वजन को कम कर सकता है और सेवा जीवन को बढ़ा सकता है।छोटे सिलेंडर कनेक्शन की पुष्टि जीबी से की जाती है, और ग्राहकों को खराद की संरचना को बदलने की आवश्यकता नहीं होती है, लेकिन एक निकला हुआ किनारा चाहिए जो चक के समान आकार का होता है, फिर उन्हें थोड़े समय के भीतर आसानी से स्थापित किया जा सकता है।
2. प्रदर्शन पैरामीटर्स
|
मॉडल संख्या |
3H-06 |
|
वेज स्ट्रोक |
12 मिमी |
|
पंजा स्ट्रोक / व्यास |
5.5 मिमी |
|
क्लैंपिंग व्यास |
15-168 मिमी |
|
मैक्स।डीबी पुल |
21.5KNK |
|
मैक्स।शिकंजे का बल |
56.8KN |
|
वजन |
13.7 किग्रा |
|
अधिकतम काम का दबाव |
2.8 एमपीए |
|
मैक्स।संख्या क्रांति |
6000 आरपीएम |
|
लागू रोटरी सिलेंडर |
TH-646 |
3.आयाम
| विशेष विवरण | ए | ख | सी | घ | डी1 | डी2 | इ | ई 1 | एफ | जी मैक्स | जी मिन | एच | जे |
| 3H-06 | 168 | ९१ | 140 | 104.8 | 82.56 | 116 | 5 | 15 | 45 | 26 | 14 | 19 | 20 |
4. लाभ
| ए।पूर्ण स्ट्रोक डिजाइन |
| बीअनुप्रयोगों की विस्तृत श्रृंखला, प्रसंस्करण प्रोफाइल का विविधीकरण |
| सी।उच्च दोहराव वाली स्थिति सटीकता |
| डीकम रखरखाव लागत, लंबी सेवा जीवन |
|
इ।एकाधिक विन्यास उपलब्ध हैं |
5. उत्पादन लाइन
6. हमारी सेवा
| ए।हम अच्छी कीमत और तेजी से नेतृत्व समय के साथ प्रत्यक्ष कारखाने हैं। |
| बीपेशेवर डिजाइन टीम आपके साथ काम करती है। |
| एसउच्च गुणवत्ता की गारंटी के लिए पेशेवर क्यूसी टीम। |
| डीOEM और ODM सेवा प्रदान करना। |
