उत्पाद विवरण
उत्पत्ति के प्लेस: जियांगसू, चीन
ब्रांड नाम: Lingman
प्रमाणन: IOS9001
मॉडल संख्या: W165J
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: 1800-2000
पैकेजिंग विवरण: लकड़ी का बॉक्स
प्रसव के समय: 20 कार्य दिवस
भुगतान शर्तें: टी/टी, एल/सी, डी/ए, डी/पी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: प्रति सप्ताह 100 सेट
मॉडल: |
W165J |
उत्पाद का नाम: |
वायवीय रोटरी चक |
ब्रांड: |
लिंगमैन |
पंजा आघात: |
33 मिमी |
अधिकतम दबाना बल: |
4.3KN |
स्वीकार्य दबाव: |
0.3-1 एमपीए |
गति सीमित करें: |
500r/मिनट |
क्लैम्पिंग रेंज: |
Φ10-Φ165 |
केंद्रीय ऊँचाई: |
175 एमएम |
में निर्मित: |
चीन |
मॉडल: |
W165J |
उत्पाद का नाम: |
वायवीय रोटरी चक |
ब्रांड: |
लिंगमैन |
पंजा आघात: |
33 मिमी |
अधिकतम दबाना बल: |
4.3KN |
स्वीकार्य दबाव: |
0.3-1 एमपीए |
गति सीमित करें: |
500r/मिनट |
क्लैम्पिंग रेंज: |
Φ10-Φ165 |
केंद्रीय ऊँचाई: |
175 एमएम |
में निर्मित: |
चीन |

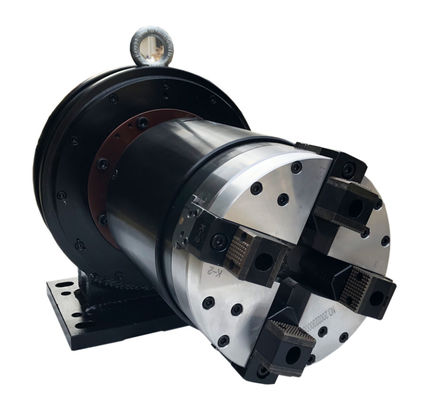

1. वर्णन
हमारे लेजर घूर्णी चक विशेष रूप से लेजर ट्यूब काटने के उपकरण के लिए बनाया गया है।यह एक चक के साथ एक स्वतंत्र घूर्णन धुरी जो दृढ़ता से workpiece क्लैंप और एक साथ घूर्णन कर सकते हैं के रूप में इस्तेमाल किया जा सकता हैघुमावदार हवा का सेवन तेजी से क्लैंपिंग और ढीला करने की क्रियाओं को प्राप्त करने के लिए अंत में सुसज्जित रोटेटर के माध्यम से प्राप्त किया जाता है। वायु स्रोत काम के दौरान लगातार हवा की आपूर्ति करता है।
लेजर घूर्णी चक का क्लैंपिंग बल बड़ा है, क्लैंपिंग स्थिर है; समायोजन सुविधाजनक है, दक्षता उच्च है; कठोरता एक लंबी क्लैंपिंग पंजा से अधिक है,सटीकता को लंबे समय तक बनाए रखा जा सकता है, और कोई घटना नहीं है कि क्लैंपिंग पंजा के झुकने विरूपण घूर्णन सटीकता को प्रभावित करता है।
2. प्रदर्शन मापदंड
| मॉडल संख्या | W165J |
| पंजा का झटका | 33 मिमी |
| अधिकतम क्लैंपिंग बल | 4.3KN |
| अनुमेय दबाव | 0.3-1 एमपीए |
| सीमागत गति | 500 आर/मिनट |
| क्लैंपिंग रेंज | Φ10-Φ165 |
| मध्य ऊंचाई | 175 मिमी |
| घुमावदार जड़ता | 0.3kg.m2 |
| घुमावदार भाग का भार | 69 किलो |
| संपूर्ण इकाई का भार | 95 किलो |
नोटः उपरोक्त संख्या मानक मापदंड हैं। हम भी ग्राहकों की विशेष आवश्यकताओं के अनुसार उत्पादों को डिजाइन कर सकते हैं।
3आयाम
| विनिर्देश | ए | बी | बी1 | सी | D | ई | F | मैं | J | L | एम | एन | ओ | पी | Q | आर | एस | टी | जी |
| W165J | 300 | 175 | 154 | 377 | 180 | 140 | 250 | 140 | 180 | 18 | 30 | 3 | 5 | 13 | एम6 | 8-एम10 | 18 | 325 | 690 |
4लाभ
e.1 ठोस या खोखला
e.2 कंघी या मोर्टिस-ग्रूव प्रकार के पंजे
5उत्पाद लाइन
