| एमओक्यू: | एक सेट |
| कीमत: | USD 6900-7500 set |
| मानक पैकेजिंग: | लकड़ी का कार्टन |
| वितरण अवधि: | 10-15 कार्य दिवस |
| भुगतान विधि: | टी / टी, एल / सी |
| आपूर्ति क्षमता: | प्रति माह 50 सेट |
1. विवरण

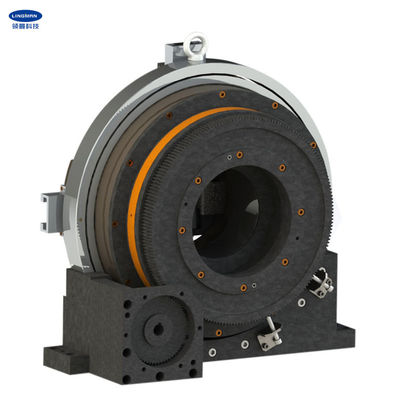

तेजी से क्लैंपिंग और ढीला करने वाली क्रियाओं को साइड रोटेटिंग एयर इनटेक के माध्यम से प्राप्त किया जा सकता है, और वायु स्रोत को काम के लिए डिस्कनेक्ट किया जा सकता है।उत्पाद आधार तय होने के बाद, केवल मिलान करने वाली मोटर को जोड़ा जाता है और गियर से जोड़ा जाता है, और फिर संपीड़ित वायु स्रोत (0.1-0.9Mpa) को क्लैंपिंग वर्क-पीस प्राप्त करने और वर्क-पीस को घुमाने के लिए जोड़ा जाता है।
चक पूरी तरह से संलग्न संरचना को गोद लेता है, स्थिरता और पहनने का प्रतिरोध बेहतर होता है, सेवा जीवन लंबा होता है, क्लैंपिंग परिशुद्धता पारंपरिक लेजर चक से अधिक होती है, क्लैम्पिंग बल बाजार में समान उत्पादों से बड़ा होता है, और वायुगतिकीय दबाव कम है, छोटे क्लैंपिंग बल प्राप्त किया जा सकता है, ताकि पतली दीवार वाले पाइप भागों को संसाधित किया जा सके।
इस प्रकार की चक लेजर काटने की मशीन और अन्य पाइप प्रसंस्करण मशीन टूल सिस्टम में व्यापक रूप से लागू होती है।
2. प्रदर्शन पैरामीटर्स
|
मॉडल संख्या |
G500C-225 |
| पंजा स्ट्रोक | 200 मिमी |
| अधिकतम क्लैंपिंग बल | 1.6-2.77KN |
| अनुमेय दबाव | 0.1-0.9MPa |
| गति सीमा | 130r/मिनट |
| क्लैंपिंग रेंज | 0-225 मिमी |
| केंद्रीय ऊंचाई | 315 मिमी |
| घूर्णन जड़त्व | ६.१ किग्रा.㎡ |
| घूर्णन भाग वजन | 140 किग्रा |
| पूरी इकाई वजन | 240 किग्रा |
नोट: उपरोक्त संख्याएं मानक पैरामीटर हैं।हम ग्राहकों की विशेष आवश्यकताओं के अनुसार उत्पादों को डिजाइन भी कर सकते हैं.
3. आयाम
| विशेष विवरण | ए | ख | बी 1 | सी | घ | इ | एफ | जी | एच | मैं | जे | क | हे | आर | रों |
| G500C-170 | 670 | 315 | 694 | 672 | 100 | 60 | 640 | २७३ | 225 | २३५ | २५० | 400 | 10 | 8-एम8 | 18X21 |
4. लाभ
| ए।पूर्ण स्ट्रोक डिजाइन |
| बीअनुप्रयोगों की विस्तृत श्रृंखला, प्रसंस्करण प्रोफाइल का विविधीकरण |
| सी।उच्च दोहराव वाली स्थिति सटीकता |
| डीकम रखरखाव लागत, लंबी सेवा जीवन |
|
इ।एकाधिक विन्यास उपलब्ध हैं e.1 ठोस या खोखला e.2 कंघी-प्रकार या चूल-नाली प्रकार के पंजे |
5. उत्पादन लाइन
6. हमारी सेवा
| ए। हम अच्छी कीमत और तेजी से नेतृत्व समय के साथ प्रत्यक्ष कारखाने हैं। |
| b.पेशेवर डिजाइन टीम आपके साथ काम करती है। |
| c. उच्च गुणवत्ता की गारंटी के लिए पेशेवर QC टीम। |
| d.OEM और ODM सेवा प्रदान करना। |
वीडियो
|
|
