उत्पाद विवरण
उत्पत्ति के प्लेस: Changzhou, Jiangsu, चीन
ब्रांड नाम: Lingman
मॉडल संख्या: G800JF-360
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: एक सेट
मूल्य: USD 7500-10500 set
पैकेजिंग विवरण: लकड़ी का कार्टन
प्रसव के समय: 15-20 कार्य दिवस
भुगतान शर्तें: टी / टी, एल / सी
आपूर्ति की क्षमता: प्रति माह 100 सेट
पंजा का आघात: |
180mm |
अधिकतम क्लैंपिंग बल: |
4.5 केएन |
स्वीकार्य दबाव: |
0.4-0.9Mpa |
गति की सीमा: |
500R / मिनट |
क्लैंपिंग रेंज: |
5-360 मिमी |
मध्य ऊँचाई: |
420 |
घूर्णन जड़त्व: |
17.19kg.㎡ |
भाग वजन: |
303 किग्रा |
पूरे यूनिट वजन: |
452 किग्रा |
पंजा का आघात: |
180mm |
अधिकतम क्लैंपिंग बल: |
4.5 केएन |
स्वीकार्य दबाव: |
0.4-0.9Mpa |
गति की सीमा: |
500R / मिनट |
क्लैंपिंग रेंज: |
5-360 मिमी |
मध्य ऊँचाई: |
420 |
घूर्णन जड़त्व: |
17.19kg.㎡ |
भाग वजन: |
303 किग्रा |
पूरे यूनिट वजन: |
452 किग्रा |

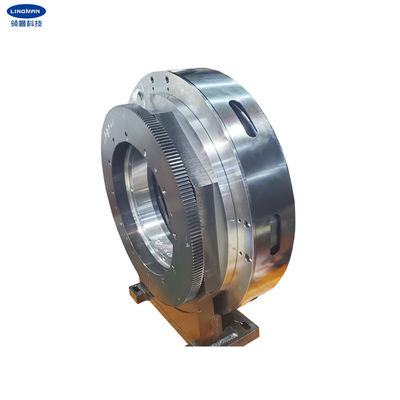

लेजर स्टील ट्यूब काटने की मशीन के लिए स्क्वायर मिडिल होल न्यूमेटिक पावर चक
1. विवरण
उत्पाद विशेष रूप से लेजर ट्यूब काटने के उपकरण के लिए डिज़ाइन किया गया है।उत्पादन को एक स्वतंत्र घूर्णन धुरी के रूप में इस्तेमाल किया जा सकता है, एक चक के साथ जो घूर्णन करते समय वर्क-पीस को मजबूती से जकड़ सकता है।
उत्पाद सीधे सिलेंडर का उपयोग करके आउटपुट करता है, यांत्रिक दक्षता अधिक होती है, ऊर्जा हानि छोटी होती है, आउटपुट क्लैंपिंग बल बड़ा होता है, और क्लैंपिंग बल स्थिर होता है।चूंकि सिलेंडर का उपयोग सीधे वर्कपीस को जकड़ने के लिए किया जाता है, इसलिए कार्य सीमा व्यापक है।सिलेंडर का उपयोग सीधे आउटपुट के लिए किया जाता है, आउटपुट बल और वायु दाब रैखिक अनुपात में होते हैं, जिससे सॉफ्टवेयर नियंत्रण प्राप्त करना आसान हो जाता है।
इस तरह की चक एक चौकोर मध्य छेद में बनाई जाती है।यह वर्गाकार ट्यूब के आकार को बढ़ाता है और उपयोग के दायरे का विस्तार करता है।और इस चक की संरचना बहुत सरल है और इसमें अन्य प्रकार के चक की तुलना में कम घटक होते हैं।लेकिन इसमें स्थिर प्रदर्शन और कम ऊर्जा खपत है।
2. प्रदर्शन पैरामीटर्स
|
मॉडल संख्या |
G800JF-360 |
|
पंजा स्ट्रोक |
180 मिमी |
|
मैक्सिमनम क्लैंपिंग बल |
4.5KN |
|
स्वीकार्य दबाव |
0.4-0.9 एमपीए |
|
सीमा गति |
500r/मिनट |
|
क्लैंपिंग रेंज |
5-360 मिमी |
|
केंद्रीय ऊंचाई |
420 |
|
घूर्णन जड़त्व |
17.19g.m2 |
|
घूर्णन भाग वजन |
303 किग्रा |
|
पूरी इकाई वजन |
452 किग्रा |
3.आयाम
| विशेष विवरण | ए | ख | बी 1 | सी | घ | इ | एफ | जी | एच | मैं | जे | क | ली | हे | आर | रों |
| G800JF-360 | 680 | 420 | 820 | 840 | 205 | १५० | 620 | २५७ | 510 | 523 | 539 | 25 | 360 | 9 | 16-एम8 | १८ |
4.फायदे
| ए।पूर्ण स्ट्रोक डिजाइन |
| बीअनुप्रयोगों की विस्तृत श्रृंखला, प्रसंस्करण प्रोफाइल का विविधीकरण |
| सी।उच्च दोहराव वाली स्थिति सटीकता |
| डीकम रखरखाव लागत, लंबी सेवा जीवन |
|
इ।एकाधिक विन्यास उपलब्ध हैं e.2 कंघी-प्रकार या चूल-नाली प्रकार के पंजे |
5.उत्पादन लाइन
6.हमारी सेवा
| ए।हम अच्छी कीमत और तेजी से नेतृत्व समय के साथ प्रत्यक्ष कारखाने हैं। |
| बीपेशेवर डिजाइन टीम आपके साथ काम करती है। |
| सी।उच्च गुणवत्ता की गारंटी के लिए पेशेवर क्यूसी टीम। |
| डीOEM और ODM सेवा प्रदान करना। |
