उत्पाद विवरण
उत्पत्ति के प्लेस: चांगझौ, जिआंगसु, चीन
ब्रांड नाम: Lingman
मॉडल संख्या: 4H-06
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: एक सेट
मूल्य: USD 550-1650 set
पैकेजिंग विवरण: लकड़ी के गत्ते का डिब्बा
प्रसव के समय: 7-15 कार्य दिवस
भुगतान शर्तें: टी/टी, एल/सी
आपूर्ति की क्षमता: प्रति माह 200 सेट
प्रोडक्ट का नाम: |
छेद चक के माध्यम से हाइड्रोलिक |
वेज स्ट्रोक: |
12 मिमी |
पंजा स्ट्रोक / व्यास: |
5.5 मिमी |
क्लैंपिंग व्यास: |
15-168 मिमी |
मैक्स। डीबी पुल: |
21.7KN |
Max. मैक्स। clamping force शिकंजे का बल: |
56.9KN |
Max. मैक्स। numbers of revolutions क्रांतियों की संख्या: |
5100 आरपीएम |
वज़न: |
14.5 किग्रा |
मैक्स। काम करने का दबाव: |
2.81एमपीए |
लागू रोटरी सिलेंडर: |
TH-646 |
प्रोडक्ट का नाम: |
छेद चक के माध्यम से हाइड्रोलिक |
वेज स्ट्रोक: |
12 मिमी |
पंजा स्ट्रोक / व्यास: |
5.5 मिमी |
क्लैंपिंग व्यास: |
15-168 मिमी |
मैक्स। डीबी पुल: |
21.7KN |
Max. मैक्स। clamping force शिकंजे का बल: |
56.9KN |
Max. मैक्स। numbers of revolutions क्रांतियों की संख्या: |
5100 आरपीएम |
वज़न: |
14.5 किग्रा |
मैक्स। काम करने का दबाव: |
2.81एमपीए |
लागू रोटरी सिलेंडर: |
TH-646 |
1. विवरण

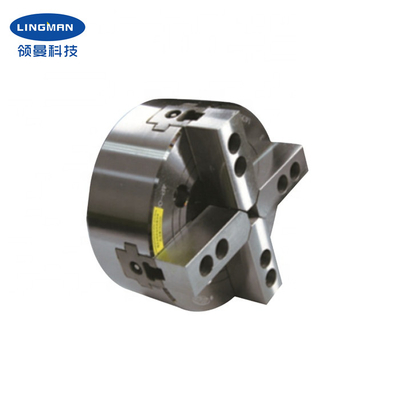

चक में एक बड़ी छेद वाली संरचना होती है, और चार पंजे पच्चर के आकार के होते हैं, जो विशेष रूप से विशेष आकार की वस्तुओं को जकड़ने के लिए उपयुक्त होते हैं।सभी स्लाइडिंग सतहों को कठोर, सटीक जमीन और सीधे चिकनाई की जाती है।इसके अलावा, इसमें उच्च कठोरता और उच्च क्लैंपिंग सटीकता है।
चक मजबूत और टिकाऊ है, और तेज गति से आसानी से चलता है।स्वचालित उत्पादन के लिए उपयुक्त उच्च स्थिति दोहराने योग्यता और बड़ी क्लैंपिंग बल।छेद डिजाइन के माध्यम से लंबी वर्कपीस मशीनिंग के लिए इस्तेमाल किया जा सकता है।
कोलेट खराद के वजन को कम करता है और सेवा जीवन को बढ़ाता है।छोटे सिलेंडर का कनेक्शन राष्ट्रीय मानक के अनुरूप है, और ग्राहक को खराद की संरचना को बदलने की आवश्यकता नहीं है, लेकिन केवल चक के समान आकार के एक निकला हुआ किनारा की आवश्यकता होती है, जिसे थोड़े समय में आसानी से स्थापित किया जा सकता है।
15 इंच के अलावा, 4 इंच, 5 इंच, 6 इंच, 8 इंच, 12 इंच और 18 इंच जैसे विभिन्न आकार के चक भी उपलब्ध हैं।आपके चित्र और आवश्यकताओं के अनुसार कस्टम चक भी उपलब्ध हैं।
2. प्रदर्शन पैरामीटर्स
|
मॉडल संख्या |
4H-06A5 |
|
वेज स्ट्रोक |
12 मिमी |
|
पंजा स्ट्रोक / व्यास |
5.5 मिमी |
|
क्लैंपिंग व्यास |
15-168 मिमी |
|
मैक्स।डीबी पुल |
21.6KN |
|
मैक्स।शिकंजे का बल |
56.8KN |
|
वज़न |
14.3 किग्रा |
|
अधिकतम काम का दबाव |
2.8 एमपीए |
|
मैक्स।संख्या क्रांति |
5000 आरपीएम |
|
लागू रोटरी सिलेंडर |
TH-646 |
3. आयाम
| विशेष विवरण | ए | बी | सी | डी | डी1 | डी2 | इ | ई 1 | एफ | जी मैक्स | जी मिन | एच | जे |
| 4H-06A5 | 168 | 91 | 140 | 104.8 | 82.56 | 116 | 5 | 15 | 45 | 26 | 14 | 19 | 20 |
4. लाभ
| एक।पूर्ण स्ट्रोक डिजाइन |
| बी।अनुप्रयोगों की विस्तृत श्रृंखला, प्रसंस्करण प्रोफाइल का विविधीकरण |
| सी।उच्च दोहराव स्थिति सटीकता |
| डी।कम रखरखाव लागत, लंबी सेवा जीवन |
|
इ।एकाधिक विन्यास उपलब्ध हैं |
5. हमारी सेवा
| एक।हम अच्छी कीमत और तेजी से नेतृत्व समय के साथ प्रत्यक्ष कारखाने हैं। |
| बी।पेशेवर डिजाइन टीम आपके साथ काम करती है। |
| एस।उच्च गुणवत्ता की गारंटी के लिए पेशेवर क्यूसी टीम। |
| डी।OEM और ODM सेवा प्रदान करना |
6. उत्पादन लाइन
