उत्पाद विवरण
उत्पत्ति के प्लेस: चांगझौ, जिआंगसु, चीन
ब्रांड नाम: Lingman
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 5 सेट
मूल्य: USD 265-780 set
पैकेजिंग विवरण: लकड़ी के गत्ते का डिब्बा
प्रसव के समय: 7-15 कार्य दिवस
भुगतान शर्तें: टी/टी, एल/सी
आपूर्ति की क्षमता: प्रति माह 200 सेट
मॉडल संख्या: |
3H-04 |
प्रोडक्ट का नाम: |
पावर चक |
सामग्री: |
स्टेनलेस स्टील |
वेज स्ट्रोक: |
13 मिमी |
पंजा स्ट्रोक / व्यास: |
5.6 मिमी |
क्लैंपिंग व्यास: |
7-112mm |
मैक्स। डीबी पुल: |
13.6KN |
Max. मैक्स। clamping force शिकंजे का बल: |
28.5KN |
मैक्स। काम करने का दबाव: |
2.4एमपीए |
शक्ति: |
शक्ति |
आवेदन:: |
सीएनसी लेथ |
मिलान सिल।: |
TH-536 |
मॉडल संख्या: |
3H-04 |
प्रोडक्ट का नाम: |
पावर चक |
सामग्री: |
स्टेनलेस स्टील |
वेज स्ट्रोक: |
13 मिमी |
पंजा स्ट्रोक / व्यास: |
5.6 मिमी |
क्लैंपिंग व्यास: |
7-112mm |
मैक्स। डीबी पुल: |
13.6KN |
Max. मैक्स। clamping force शिकंजे का बल: |
28.5KN |
मैक्स। काम करने का दबाव: |
2.4एमपीए |
शक्ति: |
शक्ति |
आवेदन:: |
सीएनसी लेथ |
मिलान सिल।: |
TH-536 |
1. विवरण
हमारी कंपनी एक पेशेवर सप्लायर है जो 10 से अधिक वर्षों के लिए सभी प्रकार के वायवीय चक, इलेक्ट्रिक चक और अन्य पावर चक आर एंड डी, उत्पादन, बिक्री पर ध्यान केंद्रित कर रही है।

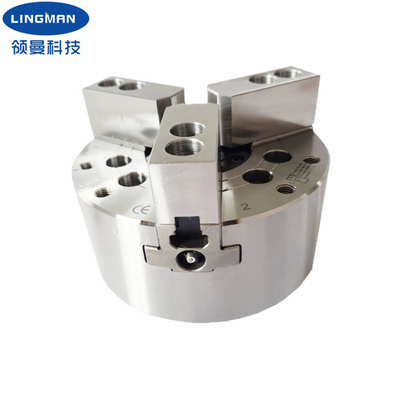

यह उत्पाद स्वतंत्र बौद्धिक संपदा अधिकारों के साथ एक राष्ट्रीय पेटेंट है।यह उत्पाद बड़े व्यास वाले छेद के माध्यम से पच्चर के आकार का तीन-जबड़ा है, विशेष रूप से विशेष आकार की वस्तुओं की क्लैंपिंग के लिए उपयुक्त है।स्लाइडिंग सतहों को कठोर, सटीक जमीन और सीधे चिकनाई की जाती है।इस उत्पाद का लाभ इसकी उच्च कठोर संरचना और उच्च क्लैंपिंग सटीकता में निहित है।
राष्ट्रीय मानक के अनुरूप वायवीय चक और स्पिंडल कनेक्शन तरीका, उपयोगकर्ता को मशीन संरचना को बदलने की आवश्यकता नहीं है, केवल निकला हुआ किनारा और चक आकार के साथ स्थापित किया जा सकता है।
चक बॉडी ही एक सिलेंडर है, बिल्ट-इन पिस्टन, स्पिंडल टेल कंट्रोल मैकेनिज्म के माध्यम से क्लैम्पिंग और लूज़िंग एक्शन प्राप्त करने के लिए।
चक के बीच खोखली संरचना है, उच्च गुणवत्ता वाले मिश्र धातु इस्पात का समग्र उपयोग, कई गर्मी उपचार और विशेष सतह उपचार, उच्च शक्ति, अधिक पहनने के लिए प्रतिरोधी के बाद;सभी संभोग सतह सटीक पीस, स्थिर और टिकाऊ परिशुद्धता, बार-बार क्लैंपिंग पोजीशनिंग की उच्च परिशुद्धता हैं।
उत्पाद गियर प्रसंस्करण, डिस्क प्रकार, लघु शाफ्ट प्रकार के वर्कपीस प्रसंस्करण के लिए उपयुक्त हैं।
कस्टम कॉललेट मानक आकार के कॉललेट के अतिरिक्त उपलब्ध हैं।
2. प्रदर्शन पैरामीटर्स
|
मॉडल संख्या |
3H-04 |
|
वेज स्ट्रोक |
10 मिमी |
|
पंजा स्ट्रोक / व्यास |
5.4 मिमी |
|
क्लैंपिंग व्यास |
7-110 मिमी |
|
मैक्स।डीबी पुल |
13.7KN |
|
मैक्स।शिकंजे का बल |
28.4KN |
|
वज़न |
4KG |
|
अधिकतम काम का दबाव |
2.3 एमपीए |
|
मैक्स।संख्या क्रांति |
8000 आरपीएम |
|
लागू रोटरी सिलेंडर |
TH-536 |
मैं3.आयाम
| विशेष विवरण | ए | बी | सी | डी | डी1 | डी2 | इ | ई 1 | एफ | जी मैक्स। | जी मिन। | एच | जे |
| 3H-04 | 110 | 59 | 185 | 70.6 | / | / | 4 | / | 26 | 3.5 | -6.5 | 17.5 | 12 |
4. लाभ
| एक।पूर्ण स्ट्रोक डिजाइन |
| बी।अनुप्रयोगों की विस्तृत श्रृंखला, प्रसंस्करण प्रोफाइल का विविधीकरण |
| सी।उच्च दोहराव वाली स्थिति सटीकता |
| डी।कम रखरखाव लागत, लंबी सेवा जीवन |
|
इ।एकाधिक विन्यास उपलब्ध हैं e.2 कंघी-प्रकार या चूल-नाली प्रकार के पंजे |
5. हमारी सेवा
| एक।हम अच्छी कीमत और तेजी से नेतृत्व समय के साथ प्रत्यक्ष कारखाने हैं। |
| बी।पेशेवर डिजाइन टीम आपके साथ काम करती है। |
| एस।उच्च गुणवत्ता की गारंटी के लिए पेशेवर क्यूसी टीम। |
| डी।OEM और ODM सेवा प्रदान करना। |
6.प्रोडक्शन लाइन
