| एमओक्यू: | 1 सेट |
| कीमत: | USD 10000-12000 set |
| मानक पैकेजिंग: | लकड़ी के गत्ते का डिब्बा |
| वितरण अवधि: | 25-30 कार्य दिवस |
| भुगतान विधि: | टी/टी, एल/सी |
| आपूर्ति क्षमता: | प्रति माह 100 सेट |
1वर्णन

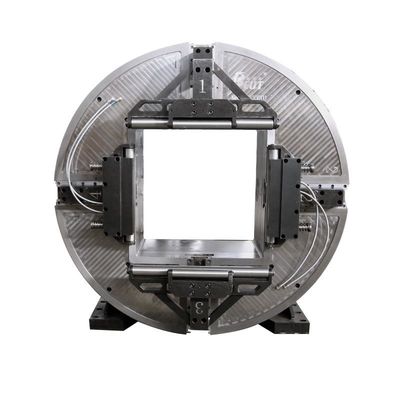

यह वायवीय घूर्णी चक विशेष रूप से लेजर ट्यूब काटने के उपकरण के लिए बनाया गया है। लेजर विशेष पाइप काटने की मशीन के पूर्ण स्ट्रोक मुख्य चक लेजर पाइप काटने के उपकरण के लिए उपयुक्त है,घुमावदार काटने वाले गोल पाइप, वर्ग पाइप, दीर्घवृत्त पाइप, आदि
चक का पूरा स्ट्रोक चार जबड़ों की स्थिति को समायोजित करने की आवश्यकता के बिना काम करता है। यह लागू पाइप फिटिंग की एक पूरी श्रृंखला को क्लैंप कर सकता है और उत्पादन दक्षता में सुधार कर सकता है।चक एक पूरी तरह से संलग्न संरचना को अपनाता है, जो बेहतर स्थिरता और पहनने के प्रतिरोध है। निर्मित क्रॉस रोलर असर में पारंपरिक लेजर चक की तुलना में लंबी सेवा जीवन, उच्च घूर्णन सटीकता और दोहराव स्थिति सटीकता है,और बाजार में इसी तरह के उत्पादों की तुलना में एक बड़ा clamping बल है, ताकि पतली दीवारों वाले पाइप फिटिंग के प्रसंस्करण को पूरा किया जा सके।
इस वायवीय घूर्णी चक का उपयोग विशेष लेजर ट्यूब काटने की मशीनों जैसे ट्यूब प्रसंस्करण मशीन उपकरण प्रणालियों में व्यापक रूप से किया जाता है।
2. प्रदर्शन मापदंड
| उत्पाद का नाम | प्यूमेटिक रोटरी चक |
|
मॉडल संख्या |
F520DF |
| पंजा का झटका | 495 मिमी |
| अधिकतम क्लैंपिंग बल | 13.5KN |
| अनुमेय दबाव | 0.2-1 एमपीए |
| सीमागत गति | 80r/min |
| क्लैंपिंग रेंज | 25-520 मिमी |
| मध्य ऊंचाई | 605 मिमी |
| घुमावदार जड़ता | 182kg.m2 |
| घुमावदार भाग का भार | 902 किलो |
| संपूर्ण इकाई का भार | 1240 किलोग्राम |
नोटः उपरोक्त संख्या मानक मापदंड हैं। हम भी ग्राहकों की विशेष आवश्यकताओं के अनुसार उत्पादों को डिजाइन कर सकते हैं.
3आयाम
| विनिर्देश | ए | बी | बी1 | सी | D | ई | F | जी | H | मैं | J | क | ओ | आर | एस |
| F520DF | 950 | 605 | 1195 | 1205 | 350 | 100 | 900 | 608 | 520 | / | / | / | / | / | 22X30 |
4लाभ
| a. पूर्ण चाल डिजाइन |
| b. अनुप्रयोगों की विस्तृत श्रृंखला, प्रसंस्करण प्रोफाइल का विविधता |
| c. उच्च पुनरावर्ती स्थिति सटीकता |
| घ. कम रखरखाव लागत, लंबी सेवा जीवन |
|
कई विन्यास उपलब्ध हैं e.1 ठोस या खोखला e.2 कंघी या मोर्टिस-ग्रूव प्रकार के पंजे |
5हमारी सेवा
| हम अच्छी कीमत और तेजी से लीड समय के साथ प्रत्यक्ष कारखाने हैं। |
| b. पेशेवर डिजाइन टीम आपके साथ काम करती है। |
| उच्च गुणवत्ता की गारंटी देने के लिए पेशेवर क्यूसी टीम। |
| d. OEM और ODM सेवा प्रदान करना। |
6उत्पादन लाइन
|
|
