| एमओक्यू: | 1 सेट |
| कीमत: | USD 6600-7200 set |
| मानक पैकेजिंग: | लकड़ी के गत्ते का डिब्बा |
| वितरण अवधि: | 10-15 कार्य दिवस |
| भुगतान विधि: | टी/टी, एल/सी |
| आपूर्ति क्षमता: | प्रति माह 500 सेट |
1. विवरण

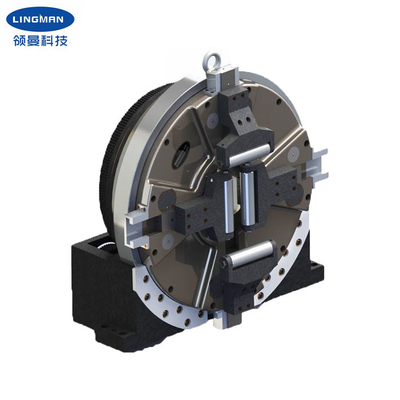

यह वायवीय रोटरी चक विशेष रूप से लेजर ट्यूब काटने के उपकरण के लिए डिज़ाइन किया गया है।लेजर स्पेशल पाइप कटिंग मशीन का फुल-स्ट्रोक मेन चक लेजर पाइप कटिंग इक्विपमेंट, रोटरी कटिंग राउंड पाइप, स्क्वायर पाइप, अण्डाकार पाइप आदि के लिए उपयुक्त है।
चक का पूरा स्ट्रोक चार जबड़ों की स्थिति को समायोजित करने की आवश्यकता के बिना काम करता है।यह लागू पाइप फिटिंग की एक पूरी श्रृंखला को जकड़ सकता है और उत्पादन क्षमता में सुधार कर सकता है।चक पूरी तरह से संलग्न संरचना को अपनाता है, जिसमें बेहतर स्थिरता और पहनने का प्रतिरोध होता है।बिल्ट-इन क्रॉस्ड रोलर बेयरिंग में पारंपरिक लेजर चक की तुलना में लंबी सेवा जीवन, उच्च रोटेशन सटीकता और दोहराने की स्थिति सटीकता होती है, और बाजार में समान उत्पादों की तुलना में एक बड़ा क्लैंपिंग बल होता है, ताकि पतली दीवार वाली पाइप फिटिंग के प्रसंस्करण को पूरा किया जा सके। .
यह वायवीय रोटरी चक व्यापक रूप से ट्यूब प्रसंस्करण मशीन टूल सिस्टम जैसे विशेष लेजर ट्यूब काटने की मशीन में उपयोग किया जाता है।
2. प्रदर्शन पैरामीटर्स
| प्रोडक्ट का नाम | वायवीय रोटरी चक |
|
मॉडल संख्या |
G400C-170 |
| पंजा स्ट्रोक | 165 मिमी |
| अधिकतम क्लैंपिंग बल | 1.36-2.45KN |
| अनुमेय दबाव | 0.1-0.9MPa |
| सीमा गति | 150r/मिनट |
| क्लैंपिंग रेंज | 0-170 मिमी |
| केंद्रीय ऊंचाई | 280 मिमी |
| घूर्णन जड़त्व | 3.95 किग्रा.㎡ |
| घूर्णन भाग वजन | 128.5 किग्रा |
| पूरी इकाई वजन | 210 किग्रा |
नोट: उपरोक्त संख्याएं मानक पैरामीटर हैं।हम ग्राहकों की विशेष आवश्यकताओं के अनुसार उत्पादों को डिजाइन भी कर सकते हैं.
3. आयाम
| विशेष विवरण | ए | बी | बी 1 | सी | डी | इ | एफ | जी | एच | मैं | जे | क | हे | आर | एस |
| G400C-170 | 600 | 280 | 590 | 602 | 100 | 60 | 570 | 273 | 170 | 235 | 250 | 400 | 10 | 8-एम8 | 18X21 |
4. लाभ
| एक।पूर्ण स्ट्रोक डिजाइन |
| बी।अनुप्रयोगों की विस्तृत श्रृंखला, प्रसंस्करण प्रोफाइल का विविधीकरण |
| सी।उच्च दोहराव स्थिति सटीकता |
| डी।कम रखरखाव लागत, लंबी सेवा जीवन |
|
इ।एकाधिक विन्यास उपलब्ध हैं e.1 ठोस या खोखला e.2 कंघी-प्रकार या चूल-नाली प्रकार के पंजे |
5. हमारी सेवा
| एक।हम अच्छी कीमत और तेजी से नेतृत्व समय के साथ प्रत्यक्ष कारखाने हैं। |
| बी।पेशेवर डिजाइन टीम आपके साथ काम करती है। |
| सी।उच्च गुणवत्ता की गारंटी के लिए पेशेवर क्यूसी टीम। |
| डी।OEM और ODM सेवा प्रदान करना। |
6. उत्पादन लाइन
|
|
