उत्पाद विवरण
उत्पत्ति के प्लेस: Changzhou, Jiangsu, चीन
ब्रांड नाम: Lingman
मॉडल संख्या: G500D-230
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: एक सेट
मूल्य: USD 5200-5800 set
पैकेजिंग विवरण: लकड़ी का कार्टन
प्रसव के समय: 10-15 कार्य दिवस
भुगतान शर्तें: टी / टी, एल / सी
आपूर्ति की क्षमता: प्रति माह 100 सेट
पंजा का आघात: |
210 मिमी |
अधिकतम क्लैंपिंग बल: |
1.5KN |
स्वीकार्य दबाव: |
0.2-0.9MPa |
गति की सीमा: |
200r / मिनट |
क्लैंपिंग रेंज: |
10-230 मिमी |
मध्य ऊँचाई: |
315 मिमी |
घूर्णन जड़त्व: |
4.6 किग्रा .㎡ |
भाग वजन: |
128kg |
पूरे यूनिट वजन: |
245kg |
पंजा का आघात: |
210 मिमी |
अधिकतम क्लैंपिंग बल: |
1.5KN |
स्वीकार्य दबाव: |
0.2-0.9MPa |
गति की सीमा: |
200r / मिनट |
क्लैंपिंग रेंज: |
10-230 मिमी |
मध्य ऊँचाई: |
315 मिमी |
घूर्णन जड़त्व: |
4.6 किग्रा .㎡ |
भाग वजन: |
128kg |
पूरे यूनिट वजन: |
245kg |
1. विवरण

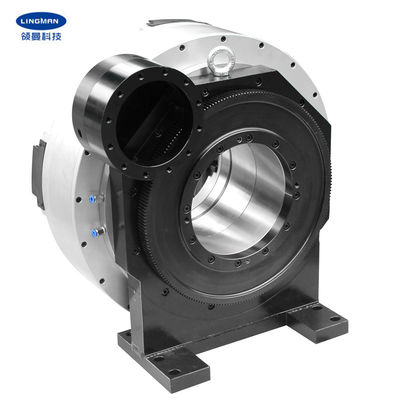

चक विशेष रूप से लेजर फाइबर काटने की मशीन के लिए डिज़ाइन किए गए हैं।दरअसल, चक स्वयं एक स्वतंत्र घूर्णन धुरी होने में सक्षम है।इस बीच, यह वर्क-पीस को कसकर जकड़ सकता है।उत्पाद आधार को ठीक करने के बाद, इसे केवल एक उचित मोटर से लैस करने के साथ-साथ इसे गियर से जोड़ने, वायु स्रोत को जोड़ने की आवश्यकता होती है।
हमारे लेजर चक पूरे स्ट्रोक में काम करने में सक्षम हैं और चार जबड़े को समायोजित करने की कोई आवश्यकता नहीं है।वे उत्पादकता में सुधार के लिए पाइप फिटिंग की एक पूरी श्रृंखला के लिए उपयुक्त हैं।पूर्ण संलग्न संरचना उन्हें अधिक स्थिर और अधिक पहनने के प्रतिरोध बनाती है।पारंपरिक लेजर चक की तुलना में, क्रॉस रोलर बेयरिंग को लंबे समय तक सेवा जीवन और घूर्णन और बार-बार स्थिति की उच्च सटीकता बनाने के लिए अंदर तय किया गया है।इसके अलावा, यह कम हवा के दबाव में पतली पाइप फिटिंग को संसाधित करने की आवश्यकता को पूरा कर सकता है।
2. प्रदर्शन पैरामीटर्स
|
मॉडल संख्या |
G500D-230 |
| पंजा स्ट्रोक | 210 मिमी |
| अधिकतम क्लैंपिंग बल | 1.5KN |
| अनुमेय दबाव | 0.2-0.9MPa |
| गति सीमा | 200r/मिनट |
| क्लैंपिंग रेंज | 10-230 मिमी |
| केंद्रीय ऊंचाई | 315 मिमी |
| घूर्णन जड़त्व | 4.6kg.m2 |
| घूर्णन भाग वजन | 128 किग्रा |
| पूरी इकाई वजन | 245 किग्रा |
नोट: उपरोक्त संख्याएं मानक पैरामीटर हैं।हम ग्राहकों की विशेष आवश्यकताओं के अनुसार उत्पादों को डिजाइन भी कर सकते हैं.
3. आयाम
| विशेष विवरण | ए | ख | बी 1 | सी | घ | इ | एफ | जी | एच | मैं | जे | क | हे | आर | रों |
| G500D-230 | 420 | 315 | 600 | 615 | २२० | 60 | 380 | 361.5 | २३० | 265 | २५० | 470 | 6 | १२-एम८ | 18X22 |
4. लाभ
| ए।पूर्ण स्ट्रोक डिजाइन |
| बीअनुप्रयोगों की विस्तृत श्रृंखला, प्रसंस्करण प्रोफाइल का विविधीकरण |
| सी।उच्च दोहराव वाली स्थिति सटीकता |
| डीकम रखरखाव लागत, लंबी सेवा जीवन |
|
इ।एकाधिक विन्यास उपलब्ध हैं e.1 ठोस या खोखला e.2 कंघी-प्रकार या चूल-नाली प्रकार के पंजे |
5. उत्पादन लाइन
6. हमारी सेवा
| ए। हम अच्छी कीमत और तेजी से नेतृत्व समय के साथ प्रत्यक्ष कारखाने हैं। |
| b.पेशेवर डिजाइन टीम आपके साथ काम करती है। |
| c. उच्च गुणवत्ता की गारंटी के लिए पेशेवर QC टीम। |
| d.OEM और ODM सेवा प्रदान करना। |
