| एमओक्यू: | एक सेट |
| कीमत: | USD 6900-7500 set |
| मानक पैकेजिंग: | लकड़ी का कार्टन |
| वितरण अवधि: | 10-15 कार्य दिवस |
| भुगतान विधि: | टी / टी, एल / सी |
| आपूर्ति क्षमता: | प्रति माह 50 सेट |
1. विवरण

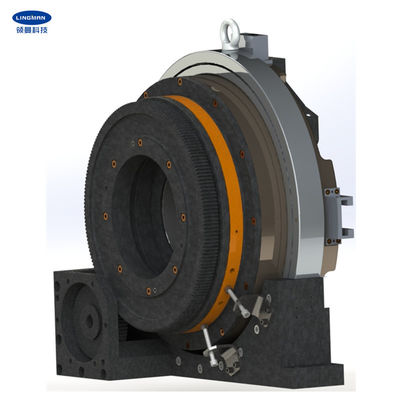

हमारी चक मुख्य रूप से लेजर काटने की मशीन के लिए बनाई गई है और चक को एक स्वतंत्र घूर्णन धुरी के रूप में लागू किया जा सकता है।यह घूमने के साथ-साथ वर्क-पीस को कसकर बंद कर सकता है।साइड रोटेटिंग के माध्यम से त्वरित क्लैम्पिंग और लूज़िंग क्रियाओं को प्राप्त किया जा सकता है।
चक पूर्ण स्ट्रोक के साथ काम करता है, चार-जबड़े की स्थिति को समायोजित करने की कोई आवश्यकता नहीं है, लागू पाइप भागों की एक पूरी श्रृंखला को क्लैंप किया जा सकता है, और उत्पादन क्षमता में सुधार होता है।चक एक बंद संरचना में है और इसमें अच्छी स्थिरता और पहनने का प्रतिरोध है।
क्रॉस रोलर बेयरिंग के साथ, इसमें पारंपरिक लेजर चक की तुलना में लंबे समय तक सेवा जीवन, उच्च सटीकता और बार-बार स्थिति सटीकता होती है। बाजार में समान उत्पादों की तुलना में, इसमें बड़ा क्लैंपिंग बल होता है।इसके अलावा, कम वायु स्रोत के मामले में, पतली दीवारों वाले पाइपों के प्रसंस्करण को संतुष्ट करने के लिए एक छोटा क्लैंपिंग बल प्राप्त किया जा सकता है।
चक आमतौर पर विशेष लेजर कटर और अन्य पाइप प्रसंस्करण मशीन सिस्टम में उपयोग किया जाता है।
2. प्रदर्शन पैरामीटर्स
|
मॉडल संख्या |
G500C-225 |
| पंजा स्ट्रोक | 200 मिमी |
| अधिकतम क्लैंपिंग बल | 1.6-2.77KN |
| अनुमेय दबाव | 0.1-0.9MPa |
| सीमा गति | 130r/मिनट |
| क्लैंपिंग रेंज | 0-225 मिमी |
| केंद्रीय ऊंचाई | 315 मिमी |
| घूर्णन जड़त्व | ६.१ किग्रा.㎡ |
| घूर्णन भाग वजन | 140 किग्रा |
| पूरी इकाई वजन | 240 किग्रा |
नोट: उपरोक्त संख्याएं मानक पैरामीटर हैं।हम ग्राहकों की विशेष आवश्यकताओं के अनुसार उत्पादों को डिजाइन भी कर सकते हैं.
3. आयाम
| विशेष विवरण | ए | ख | बी 1 | सी | घ | इ | एफ | जी | एच | मैं | जे | क | हे | आर | रों |
| G500C-170 | 670 | 315 | 694 | 672 | 100 | 60 | 640 | २७३ | 225 | 235 | २५० | 400 | 10 | 8-एम8 | 18X21 |
4. लाभ
| ए।पूर्ण स्ट्रोक डिजाइन |
| बीअनुप्रयोगों की विस्तृत श्रृंखला, प्रसंस्करण प्रोफाइल का विविधीकरण |
| सी।उच्च दोहराव वाली स्थिति सटीकता |
| डीकम रखरखाव लागत, लंबी सेवा जीवन |
|
इ।एकाधिक विन्यास उपलब्ध हैं e.1 ठोस या खोखला e.2 कंघी-प्रकार या चूल-नाली प्रकार के पंजे |
5. उत्पादन लाइन
6. हमारी सेवा
| ए। हम अच्छी कीमत और तेजी से नेतृत्व समय के साथ प्रत्यक्ष कारखाने हैं। |
| b.पेशेवर डिजाइन टीम आपके साथ काम करती है। |
| c. उच्च गुणवत्ता की गारंटी के लिए पेशेवर QC टीम। |
| d.OEM और ODM सेवा प्रदान करना। |
|
|
