| एमओक्यू: | एक सेट |
| कीमत: | USD 8500-8900 set |
| मानक पैकेजिंग: | लकड़ी का कार्टन |
| वितरण अवधि: | 10-15 कार्य दिवस |
| भुगतान विधि: | टी / टी, एल / सी |
| आपूर्ति क्षमता: | प्रति माह 50 सेट |
1. विवरण

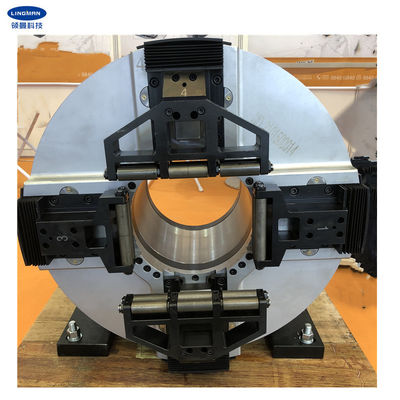

हमारे चक को विशेष रूप से लेजर ट्यूब काटने के उपकरण के लिए डिज़ाइन किया गया है।यह उत्पाद स्वयं एक स्वतंत्र घूर्णन धुरी के रूप में इस्तेमाल किया जा सकता है, और यह वर्क-पीस को मजबूती से जकड़ सकता है और एक साथ घुमा सकता है।त्वरित क्लैंपिंग और लूज़िंग क्रियाओं को साइड रोटेशन और वायु सेवन द्वारा महसूस किया जा सकता है।ऑपरेशन से पहले वायु स्रोत को डिस्कनेक्ट करें।
चक चार पंजों के अतिरिक्त समायोजन के बिना पूरे स्ट्रोक में काम कर सकता है।यह सभी लागू पाइप फिटिंग को क्लैंप कर सकता है और उत्पादन क्षमता में सुधार कर सकता है।पूरी तरह से बंद संरचना को अपनाने से, चक में बेहतर स्थिरता और पहनने का प्रतिरोध होता है।क्रॉस रोलर बेयरिंग के साथ, इसमें लंबे समय तक सेवा जीवन, उच्च रोटरी सटीकता और पारंपरिक लेजर चक की तुलना में बार-बार स्थिति सटीकता और बाजार में समान उत्पादों की तुलना में अधिक क्लैंपिंग बल होता है।
2. प्रदर्शन पैरामीटर्स
|
मॉडल संख्या |
G800D-360 |
| पंजा स्ट्रोक | 260 मिमी |
| अधिकतम क्लैंपिंग बल | ४.१ केएन |
| अनुमेय दबाव | 0.2-0.9MPa |
| गति सीमा | 150r/मिनट |
| क्लैंपिंग रेंज | 15-360 मिमी |
| केंद्रीय ऊंचाई | 425mm |
| घूर्णन जड़त्व | 17.69 किग्रा.एम2m |
| घूर्णन भाग वजन | २५१किग्रा |
| पूरी इकाई वजन | 369 किग्रा |
नोट: उपरोक्त संख्याएं मानक पैरामीटर हैं।हम ग्राहकों की विशेष आवश्यकताओं के अनुसार उत्पादों को डिजाइन भी कर सकते हैं.
3. आयाम
| विशेष विवरण | ए | ख | बी 1 | सी | घ | इ | एफ | जी | एच | मैं | जे | क | हे | आर | रों |
| G800D-360 | 652 | 425 | 800 | 825 | 280 | / | 587 | 405.5 | 360 | 390 | 430 | 650 | 8 | 12-एम12 | 18X20 |
4. लाभ
| ए।पूर्ण स्ट्रोक डिजाइन |
| बीअनुप्रयोगों की विस्तृत श्रृंखला, प्रसंस्करण प्रोफाइल का विविधीकरण |
| सी।उच्च दोहराव वाली स्थिति सटीकता |
| डीकम रखरखाव लागत, लंबी सेवा जीवन |
|
ई. कई विन्यास उपलब्ध हैं e.1 ठोस या खोखला e.2 कंघी-प्रकार या चूल-नाली प्रकार के पंजे |
5. उत्पादन लाइन
6. हमारी सेवा
| ए। हम अच्छी कीमत और तेजी से नेतृत्व समय के साथ प्रत्यक्ष कारखाने हैं। |
| b.पेशेवर डिजाइन टीम आपके साथ काम करती है। |
| c. उच्च गुणवत्ता की गारंटी के लिए पेशेवर QC टीम। |
| d.OEM और ODM सेवा प्रदान करना। |
|
|
