उत्पाद विवरण
उत्पत्ति के प्लेस: Changzhou, Jiangsu, चीन
ब्रांड नाम: Lingman
मॉडल संख्या: W200A-25
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: एक सेट
मूल्य: USD 2600-3100/set
पैकेजिंग विवरण: लकड़ी का कार्टन
प्रसव के समय: 15-20 कार्य दिवस
भुगतान शर्तें: टी / टी, एल / सी
आपूर्ति की क्षमता: प्रति माह 100 सेट
उत्पाद का नाम: |
मुख्य चक |
कच्चा माल: |
स्टेनलेस स्टील |
पंजा का आघात: |
25mm |
अधिकतम क्लैंपिंग बल: |
8.5KN |
स्वीकार्य दबाव: |
0.4-0.9Mpa |
गति की सीमा: |
500R / मिनट |
क्लैंपिंग रेंज: |
20-210 मिमी |
मध्य ऊँचाई: |
190 मिमी |
घूर्णन जड़त्व: |
0.21 किग्रा.1kg |
भाग वजन: |
34KG |
पूरे यूनिट वजन: |
59Kg |
आवेदन: |
लेजर द्वारा काटना |
उत्पाद का नाम: |
मुख्य चक |
कच्चा माल: |
स्टेनलेस स्टील |
पंजा का आघात: |
25mm |
अधिकतम क्लैंपिंग बल: |
8.5KN |
स्वीकार्य दबाव: |
0.4-0.9Mpa |
गति की सीमा: |
500R / मिनट |
क्लैंपिंग रेंज: |
20-210 मिमी |
मध्य ऊँचाई: |
190 मिमी |
घूर्णन जड़त्व: |
0.21 किग्रा.1kg |
भाग वजन: |
34KG |
पूरे यूनिट वजन: |
59Kg |
आवेदन: |
लेजर द्वारा काटना |
1. विवरण

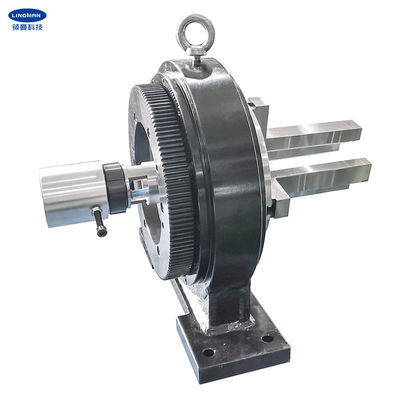

इस तरह का चक बैक चक है और चक को खिला भी रहा है।यह आमतौर पर वर्क-पीस क्लैम्पिंग, रोटेटिंग और फ्रंट और बैक फीडिंग के लिए उपयोग किया जाता है।यह भी मुख्य चक की तरह है जिसे उपयोग करते समय एक स्वतंत्र धुरी के रूप में इस्तेमाल किया जा सकता है।इसका कार्य वर्कपीस को घुमाते समय कसकर दबाना भी है।
टेल-माउंटेड गाइरेटर के माध्यम से रोटेटिंग एयर इनलेट को महसूस किया जा सकता है ताकि तेजी से क्लैम्पिंग और लूज़िंग एक्शन प्राप्त किया जा सके।कार्यशील वायु स्रोत निरंतर वायु आपूर्ति के सिद्धांत को अपनाता है।
चक के आधार को ठीक करते समय, मिलान की गई मोटर को गियर और संपीड़ित वायु स्रोत से जोड़कर, यह क्लैंपिंग का एहसास कर सकता है और वर्क-पीस को घुमाने के लिए चला सकता है।
चूंकि काटने के उपकरण द्वारा संसाधित भागों की लंबाई लंबी होती है, इसलिए बैक चक और मिलान किए गए मुख्य चक को अक्सर उपकरण पर जोड़े में स्थापित किया जाता है।
इस चक की संरचना चार-जबड़े स्वचालित सिंक्रनाइज़ेशन केंद्रित संरचना है और ठोस केंद्र भी है।कृपया इसे ट्यूब शीट इंटीग्रेटेड मशीन में इस्तेमाल करने की सलाह दें और यह स्क्वायर और सर्कुलर ट्यूब शीट को काटने के लिए उपयुक्त है।
2. प्रदर्शन पैरामीटर्स
|
W160A-25 |
|
25 मिमी |
|
4.8KN |
|
0.4-0.9 एमपीए |
|
500r/मिनट |
|
15-160 मिमी |
|
१५०मिमी |
|
0.1 किग्रा.एम2 |
|
21किग्रा |
|
44 किग्रा |
3.आयाम
| विशेष विवरण | ए | ख | बी 1 | सी | घ | इ | एफ | जी | एच | मैं | जे | ली | म | नहीं | हे | आर | रों | टी |
| W160A-25 | 280 | १५० | २९० | २९५ | १२० | 85 | 245 | 94 | 0 | 130 | १५२ | 1 1 | 16 | 5 | 12 | 6-एम8 | १३ | 265 |
4. लाभ
| ए।पूर्ण स्ट्रोक डिजाइन |
| बीअनुप्रयोगों की विस्तृत श्रृंखला, प्रसंस्करण प्रोफाइल का विविधीकरण |
| सी।उच्च दोहराव वाली स्थिति सटीकता |
| डीकम रखरखाव लागत, लंबी सेवा जीवन |
|
इ।एकाधिक विन्यास उपलब्ध हैं e.2 कंघी-प्रकार या चूल-नाली प्रकार के पंजे |
