उत्पाद विवरण
उत्पत्ति के प्लेस: चांगझौ, जिआंगसु, चीन
ब्रांड नाम: Lingman
मॉडल संख्या: G400C-170
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: एक सेट
मूल्य: USD 6600-7200 set
पैकेजिंग विवरण: लकड़ी के गत्ते का डिब्बा
प्रसव के समय: 10-15 कार्य दिवस
भुगतान शर्तें: टी/टी, एल/सी
आपूर्ति की क्षमता: प्रति माह 100 सेट
प्रोडक्ट का नाम: |
पूर्ण स्ट्रोक लेजर चक |
पंजा स्ट्रोक: |
165mm |
अधिकतम क्लैंपिंग बल: |
1.36-2.45KN |
स्वीकार्य दबाव: |
0.1-0.9MPa |
सीमा गति: |
150r/मिनट |
क्लैंपिंग रेंज: |
0-170 मिमी |
केंद्रीय ऊंचाई: |
280 मिमी |
घूर्णन जड़त्व: |
3.95 किग्रा.㎡ |
विशेषता: |
उच्च क्लैंपिंग परिशुद्धता |
प्रोडक्ट का नाम: |
पूर्ण स्ट्रोक लेजर चक |
पंजा स्ट्रोक: |
165mm |
अधिकतम क्लैंपिंग बल: |
1.36-2.45KN |
स्वीकार्य दबाव: |
0.1-0.9MPa |
सीमा गति: |
150r/मिनट |
क्लैंपिंग रेंज: |
0-170 मिमी |
केंद्रीय ऊंचाई: |
280 मिमी |
घूर्णन जड़त्व: |
3.95 किग्रा.㎡ |
विशेषता: |
उच्च क्लैंपिंग परिशुद्धता |
1. विवरण

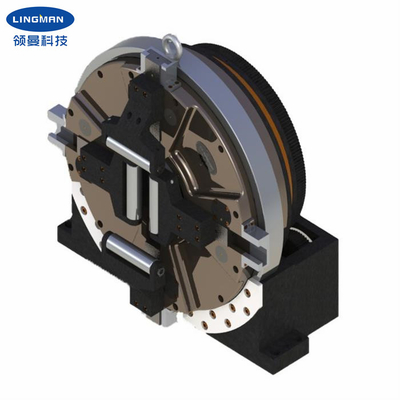

यह चक एक चार-जबड़ा पूर्ण-स्ट्रोक मुख्य चक है जिसे लेजर ट्यूब काटने के उपकरण के लिए डिज़ाइन किया गया है।इसके बीच में एक चक होता है जो वर्कपीस को मजबूती से पकड़ सकता है और एक ही समय में घुमा सकता है।उत्पाद का आधार तय होने के बाद, केवल मिलान करने वाली मोटर को जोड़ा जाता है और गियर से जोड़ा जाता है, और फिर संपीड़ित वायु स्रोत (0.1-0.9Mpa) को क्लैंपिंग वर्क-पीस प्राप्त करने और वर्क-पीस को घुमाने के लिए जोड़ा जाता है।हवा के सेवन को बग़ल में घुमाकर त्वरित क्लैंपिंग और रिलीजिंग क्रिया का एहसास होता है।बाजार पर समान उत्पादों की तुलना में, इस चक में उच्च रोटेशन सटीकता और दोहराव, और उच्च क्लैंपिंग बल है।
उत्पाद का व्यापक रूप से विशेष प्रयोजन लेजर पाइप काटने की मशीन और अन्य पाइप प्रसंस्करण मशीन टूल सिस्टम में उपयोग किया जा सकता है।
2. प्रदर्शन पैरामीटर्स
|
मॉडल संख्या |
G400C-170 |
| पंजा स्ट्रोक | 165 मिमी |
| अधिकतम क्लैंपिंग बल | 1.36-2.45KN |
| अनुमेय दबाव | 0.1-0.9MPa |
| सीमा गति | 150r/मिनट |
| क्लैंपिंग रेंज | 0-170 मिमी |
| केंद्रीय ऊंचाई | 280 मिमी |
| घूर्णन जड़त्व | 3.95 किग्रा.㎡ |
| घूर्णन भाग वजन | 128.5 किग्रा |
| पूरी इकाई वजन | 210 किग्रा |
नोट: उपरोक्त संख्याएं मानक पैरामीटर हैं।हम ग्राहकों की विशेष आवश्यकताओं के अनुसार उत्पादों को डिजाइन भी कर सकते हैं.
मैं3. आयाम
| विशेष विवरण | ए | बी | बी 1 | सी | डी | इ | एफ | जी | एच | मैं | जे | क | हे | आर | एस |
| G400C-170 | 600 | 280 | 590 | 602 | 100 | 60 | 570 | 273 | 170 | 235 | 250 | 400 | 10 | 8-एम8 | 18X21 |
4. लाभ
| ए।पूर्ण स्ट्रोक डिजाइन |
| बी।अनुप्रयोगों की विस्तृत श्रृंखला, प्रसंस्करण प्रोफाइल का विविधीकरण |
| सी।उच्च दोहराव वाली स्थिति सटीकता |
| डी।कम रखरखाव लागत, लंबी सेवा जीवन |
|
इ।एकाधिक विन्यास उपलब्ध हैं e.1 ठोस या खोखला e.2 कंघी-प्रकार या चूल-नाली प्रकार के पंजे |
5. हमारी सेवा
| ए।हम अच्छी कीमत और तेजी से नेतृत्व समय के साथ प्रत्यक्ष कारखाने हैं। |
| बी।पेशेवर डिजाइन टीम आपके साथ काम करती है। |
| सी।उच्च गुणवत्ता की गारंटी के लिए पेशेवर क्यूसी टीम। |
| डी।OEM और ODM सेवा प्रदान करना। |
6. उत्पादन लाइन
