| एमओक्यू: | एक सेट |
| कीमत: | USD 6600-7200 set |
| मानक पैकेजिंग: | लकड़ी के गत्ते का डिब्बा |
| वितरण अवधि: | 10-15 कार्य दिवस |
| भुगतान विधि: | टी/टी, एल/सी |
| आपूर्ति क्षमता: | प्रति माह 500 सेट |
1. विवरण

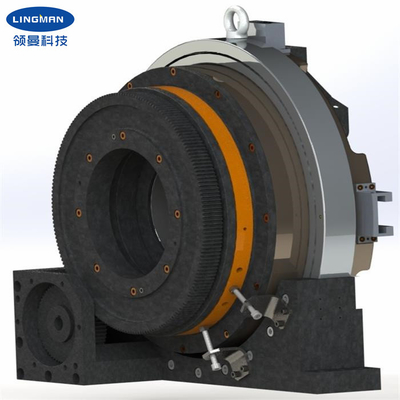

हमारे लेजर वायवीय रोटरी चक मुख्य रूप से लेजर ट्यूब काटने की मशीन के लिए डिज़ाइन किया गया है।लेजर चक का उपयोग ट्यूब को काटते समय ट्यूबों को क्लैंप करने और खिलाने के लिए किया जाता है।यह न केवल गोल ट्यूब, बल्कि आयताकार ट्यूब, एल-आकार की ट्यूब, एच-आकार की ट्यूब आदि को भी जकड़ सकता है।चक पूर्ण स्ट्रोक के साथ काम करता है, चार-जबड़े की स्थिति को समायोजित करने की कोई आवश्यकता नहीं है, इसलिए उत्पादन क्षमता में काफी सुधार किया जा सकता है।इसके बीच में एक चक होता है जो वर्कपीस को मजबूती से पकड़ सकता है और एक ही समय में घुमा सकता है।उत्पाद का आधार तय होने के बाद, केवल मिलान करने वाली मोटर को जोड़ा जाता है और गियर से जोड़ा जाता है, और फिर संपीड़ित वायु स्रोत (0.1-0.9Mpa) को क्लैंपिंग वर्क-पीस प्राप्त करने और वर्क-पीस को घुमाने के लिए जोड़ा जाता है।
यह पक्ष से हवा के सेवन को घुमाकर त्वरित क्लैंपिंग और ढीलापन महसूस कर सकता है, काम करने से पहले वायु स्रोत को डिस्कनेक्ट कर सकता है।इस तरह के वायवीय रोटरी चक को सिंगल और डबल सिलेंडरों को स्विच करके नियंत्रित किया जाता है, जो अलग-अलग क्लैम्पिंग बल पैदा करता है, जिसमें पतली दीवार वाली ट्यूबों और भारी शुल्क वाले पाइपों को क्लैंप करने के अधिक फायदे होते हैं।कटर द्वारा संसाधित भागों की लंबी लंबाई के कारण, मुख्य चक लेजर काटने की सिर की स्थिति के रूप में उपयोग की जाती है और इसके साथ मिलान करने वाली फ़ीड चक आमतौर पर मशीन पर जोड़े में स्थापित होती है। यह पेन्युमैटिक रोटरी चक व्यापक रूप से विशेष लेजर पाइप में उपयोग किया जाता है कटर और अन्य पाइप प्रसंस्करण मशीन प्रणाली।
2. प्रदर्शन पैरामीटर्स
| प्रोडक्ट का नाम | वायवीय रोटरी चक |
|
मॉडल संख्या |
G500C-225 |
| पंजा स्ट्रोक | 200 मिमी |
| अधिकतम क्लैंपिंग बल | 2.77KN |
| अनुमेय दबाव | 0.1-0.9MPa |
| सीमा गति | 130r/मिनट |
| क्लैंपिंग रेंज | 0-225 मिमी |
| केंद्रीय ऊंचाई | 315 मिमी |
| घूर्णन जड़त्व | 6.1 किग्रा.㎡ |
| घूर्णन भाग वजन | 140 किग्रा |
| पूरी इकाई वजन | 240 किग्रा |
नोट: उपरोक्त संख्याएं मानक पैरामीटर हैं।हम ग्राहकों की विशेष आवश्यकताओं के अनुसार उत्पादों को डिजाइन भी कर सकते हैं.
मैं3. आयाम
| विशेष विवरण | ए | बी | बी 1 | सी | डी | इ | एफ | जी | एच | मैं | जे | क | हे | आर | एस |
| G500C-225 | 670 | 315 | 694 | 672 | 100 | 60 | 640 | 273 | 225 | 235 | 250 | 400 | 10 | 8-एम8 | 18X21 |
4. लाभ
| एक।फुल स्ट्रोक डिज़ाइन किया गया न्यूमेटिक रोटरी चक |
| बी।अनुप्रयोगों की विस्तृत श्रृंखला, प्रसंस्करण प्रोफाइल का विविधीकरण |
| सी।उच्च दोहराव स्थिति सटीकता |
| डी।कम रखरखाव लागत, लंबी सेवा जीवन |
|
इ।एकाधिक विन्यास उपलब्ध हैं e.1 ठोस या खोखला e.2 कंघी-प्रकार या चूल-नाली प्रकार के पंजे |
5. हमारी सेवा
| ए। हम अच्छी कीमत और तेजी से नेतृत्व समय के साथ प्रत्यक्ष कारखाने हैं। |
| b.पेशेवर डिजाइन टीम आपके साथ काम करती है। |
| c. उच्च गुणवत्ता की गारंटी के लिए पेशेवर QC टीम। |
| d.OEM और ODM सेवा प्रदान करना। |
6. उत्पादन लाइन
|
|
