उत्पाद विवरण
उत्पत्ति के प्लेस: चांगझौ, जिआंगसु, चीन
ब्रांड नाम: Lingman
मॉडल संख्या: W200A-25
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: USD 2500-3200/set
पैकेजिंग विवरण: लकड़ी के गत्ते का डिब्बा
प्रसव के समय: 15-20 कार्य दिवस
भुगतान शर्तें: टी/टी, एल/सी
आपूर्ति की क्षमता: प्रति माह 100 सेट
प्रोडक्ट का नाम: |
मुख्य चक |
पंजा स्ट्रोक: |
25 मिमी |
कच्चा माल: |
स्टेनलेस स्टील |
स्वीकार्य दबाव: |
0.4-0.9 एमपीए |
अधिकतम क्लैंपिंग बल: |
8.5KN |
सीमा गति: |
500r/मिनट |
क्लैंपिंग रेंज: |
20-210 मिमी |
केंद्रीय ऊंचाई: |
190 मिमी |
घूर्णन जड़त्व: |
0.21 किग्रा.㎡ |
घूर्णन भाग वजन: |
34 किग्रा |
पूरी इकाई वजन: |
59KG |
प्रोडक्ट का नाम: |
मुख्य चक |
पंजा स्ट्रोक: |
25 मिमी |
कच्चा माल: |
स्टेनलेस स्टील |
स्वीकार्य दबाव: |
0.4-0.9 एमपीए |
अधिकतम क्लैंपिंग बल: |
8.5KN |
सीमा गति: |
500r/मिनट |
क्लैंपिंग रेंज: |
20-210 मिमी |
केंद्रीय ऊंचाई: |
190 मिमी |
घूर्णन जड़त्व: |
0.21 किग्रा.㎡ |
घूर्णन भाग वजन: |
34 किग्रा |
पूरी इकाई वजन: |
59KG |
1. विवरण

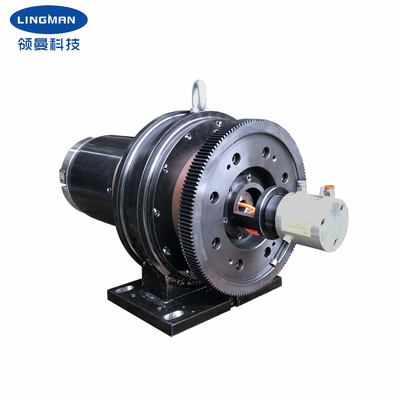

इस तरह का चक बैक चक है और चक को खिला भी रहा है।यह आमतौर पर वर्क-पीस क्लैम्पिंग, रोटेटिंग और फ्रंट और बैक फीडिंग के लिए उपयोग किया जाता है।यह भी मुख्य चक की तरह है जिसे उपयोग करते समय एक स्वतंत्र धुरी के रूप में इस्तेमाल किया जा सकता है।इसका कार्य वर्कपीस को घुमाते समय कसकर दबाना भी है।
टेल-माउंटेड गाइरेटर के माध्यम से रोटेटिंग एयर इनलेट को महसूस किया जा सकता है ताकि तेजी से क्लैम्पिंग और लूज़िंग एक्शन प्राप्त किया जा सके।कार्यशील वायु स्रोत निरंतर वायु आपूर्ति के सिद्धांत को अपनाता है।
चक के आधार को ठीक करते समय, मिलान की गई मोटर को गियर और संपीड़ित वायु स्रोत से जोड़कर, यह क्लैंपिंग का एहसास कर सकता है और वर्क-पीस को घुमाने के लिए चला सकता है।
चूंकि काटने के उपकरण द्वारा संसाधित भागों की लंबाई लंबी होती है, इसलिए बैक चक और मिलान किए गए मुख्य चक को अक्सर उपकरण पर जोड़े में स्थापित किया जाता है।
इस चक की संरचना चार-जबड़े स्वचालित सिंक्रनाइज़ेशन केंद्रित संरचना है और ठोस केंद्र भी है।कृपया इसे ट्यूब शीट इंटीग्रेटेड मशीन में इस्तेमाल करने की सलाह दें और यह चौकोर और गोलाकार ट्यूब शीट को काटने के लिए उपयुक्त है।
हम अंतरराष्ट्रीय बाजार का पता लगाते हैं, सहयोग जीतते हैं!
2. प्रदर्शन पैरामीटर्स
|
W160A-25 |
|
25 मिमी |
|
4.8KN |
|
0.4-0.9 एमपीए |
|
500r/मिनट |
|
15-160 मिमी |
|
150मिमी |
|
0.1 किग्रा.एम2 |
|
21किग्रा |
|
44 किग्रा |
मैं3.आयाम
विशेष विवरण | ए | बी | बी 1 | सी | डी | इ | एफ | जी | एच | मैं | जे | ली | एम | एन | हे | आर | एस | टी |
W160A-25 | 280 | 150 | 290 | 295 | 120 | 85 | 245 | 94 | 0 | 130 | 152 | 1 1 | 16 | 5 | 12 | 6-एम8 | 13 | 265 |
4. लाभ
एक।पूर्ण स्ट्रोक डिजाइन |
बी।अनुप्रयोगों की विस्तृत श्रृंखला, प्रसंस्करण प्रोफाइल का विविधीकरण |
सी।उच्च दोहराव स्थिति सटीकता |
डी।कम रखरखाव लागत, लंबी सेवा जीवन |
इ।एकाधिक विन्यास उपलब्ध हैं e.2 कंघी-प्रकार या चूल-नाली प्रकार के पंजे |
5. उत्पादन लाइन
6. हमारी सेवा
एक।हम अच्छी कीमत और तेजी से नेतृत्व समय के साथ प्रत्यक्ष कारखाने हैं। |
बी।पेशेवर डिजाइन टीम आपके साथ काम करती है। |
सी।उच्च गुणवत्ता की गारंटी के लिए पेशेवर क्यूसी टीम। |
डी।OEM और ODM सेवा प्रदान करना। |
लिंगमैन क्यों चुनें:
ए: पेशेवर कारखाना:
हमारे पास चक के निर्माण और निर्यात में 20 वर्ष का विशेष अनुभव है। हमारे खराब और उन्नत उपकरण और स्वामित्व वाले कुशल
तकनीशियन तो आपको सर्वोत्तम गुणवत्ता सुनिश्चित करते हैं और निश्चित रूप से हमारे सर्वोत्तम कारखाने प्रतिस्पर्धी मूल्य के साथ।
बी: अच्छी सामग्री और गुणवत्ता:
चूंकि हम ईमानदार कारखाने हैं, हम उम्मीद करते हैं और लंबे सहयोग की उम्मीद करते हैं, इसलिए सामग्री और गुणवत्ता पर हमने उच्च ध्यान दिया।और के लिए
गुणवत्ता हम आम तौर पर गुणवत्ता को नियंत्रित करने के लिए उत्पादन के दौरान दो बार चेकआउट करते हैं, और हम मशीन पर भी परीक्षण कर सकते हैं
सी. तकनीकी सहायता:
हम आपकी मशीन को पूरा करने के आपके अनुरोध के रूप में आकार को संशोधित कर सकते हैं।
डी.सर्वश्रेष्ठ सेवाएं:
हम अपने ग्राहकों के लिए हर संभव प्रयास करते हैं।
