उत्पाद विवरण
उत्पत्ति के प्लेस: चांगझौ, जिआंगसु, चीन
ब्रांड नाम: Lingman
मॉडल संख्या: वायवीय रोटरी चकG700D-270
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: USD 4800-5200 set
पैकेजिंग विवरण: लकड़ी के गत्ते का डिब्बा
प्रसव के समय: 10-15 कार्य दिवस
भुगतान शर्तें: टी/टी, एल/सी
आपूर्ति की क्षमता: प्रति माह 500 सेट
प्रोडक्ट का नाम: |
वायवीय रोटरी चक |
पंजा स्ट्रोक: |
242 मिमी |
अधिकतम क्लैंपिंग बल: |
3.16KN |
स्वीकार्य दबाव: |
0.2-0.9MPA |
सीमा गति: |
115r/मिनट |
क्लैंपिंग रेंज: |
15-270 मिमी |
केंद्रीय ऊंचाई: |
375 मिमी |
घूर्णन जड़त्व: |
10.92 किग्रा.㎡ |
प्रोडक्ट का नाम: |
वायवीय रोटरी चक |
पंजा स्ट्रोक: |
242 मिमी |
अधिकतम क्लैंपिंग बल: |
3.16KN |
स्वीकार्य दबाव: |
0.2-0.9MPA |
सीमा गति: |
115r/मिनट |
क्लैंपिंग रेंज: |
15-270 मिमी |
केंद्रीय ऊंचाई: |
375 मिमी |
घूर्णन जड़त्व: |
10.92 किग्रा.㎡ |
1. विवरण

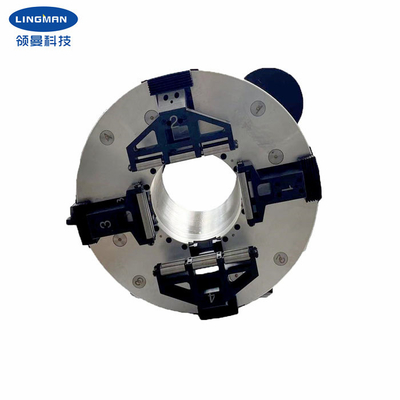

चक एक चार-जबड़े पूर्ण स्ट्रोक मास्टर चक है जिसे विशेष रूप से लेजर पाइप काटने के उपकरण के लिए डिज़ाइन किया गया है।चक स्वयं एक स्वतंत्र घूर्णन धुरी के रूप में काम कर सकता है।उत्पाद का आधार तय होने के बाद, बस सहायक मोटर और गियर कनेक्शन जोड़ें, और फिर वर्कपीस को क्लैंप करने के लिए संपीड़ित वायु स्रोत (0.3-0.9mpa) को कनेक्ट करें और वर्कपीस को घुमाने के लिए ड्राइव करें।चक पूर्ण स्ट्रोक ऑपरेशन, चार PAWS की स्थिति को समायोजित करने की कोई आवश्यकता नहीं है।चक पूरी तरह से संलग्न संरचना को अपनाता है, जो क्रॉस रोलर बेयरिंग से सुसज्जित है।बाजार पर समान उत्पादों की तुलना में, चक में उच्च रोटेशन सटीकता और पुनरावृत्ति सटीकता है, साथ ही उच्च क्लैंपिंग बल भी है।
लेजर कटिंग डबल पावर फोर-जॉ स्पिंडल चक की पूरी श्रृंखला का विकास हमारी कंपनी के पूर्व-वायवीय चक और अन्य संबंधित वायवीय उत्पादों का संश्लेषण है, कई बार अनुसंधान और डिजाइन की गुणवत्ता में सुधार करने के लिए।इसमें सरल संरचना, सुविधाजनक स्थापना, मजबूत प्रयोज्यता, स्वच्छ और टिकाऊ, विश्वसनीय क्लैंपिंग और टिकाऊ परिशुद्धता की विशेषताएं हैं।यह संचालन दक्षता में सुधार कर सकता है, विनिर्माण लागत को कम कर सकता है और कर्मचारियों की श्रम तीव्रता को कम कर सकता है।यह उत्पाद पेशेवर पाइप काटने की मशीन, ट्यूब प्लेट मशीन और अन्य मनोरंजक पाइप भागों के लिए उपयुक्त है, सभी प्रकार के गोल पाइप, स्क्वायर पाइप, आयताकार पाइप, अण्डाकार पाइप काटने के प्रसंस्करण के लिए उपयुक्त है, पंजे का एक छोटा संशोधन सभी प्रकार का काटा जा सकता है पाइप के आकार।
2. प्रदर्शन पैरामीटर्स
प्रोडक्ट का नाम | वायवीय रोटरी चक |
मॉडल संख्या |
G700D-270 |
पंजा स्ट्रोक | 240 मिमी |
अधिकतम क्लैंपिंग बल | 3.15KN |
अनुमेय दबाव | 0.3-0.9MPa |
सीमा गति | 120/मिनट |
क्लैंपिंग रेंज | 15-265 मिमी |
केंद्रीय ऊंचाई | 375 मिमी |
घूर्णन जड़त्व |
10.9 किग्रा.㎡ |
घूर्णन भाग वजन | 215किग्रा |
पूरी इकाई वजन | 307 किग्रा |
नोट: उपरोक्त संख्याएं मानक पैरामीटर हैं।हम ग्राहकों की विशेष आवश्यकताओं के अनुसार उत्पादों को डिजाइन भी कर सकते हैं.
मैं3. आयाम
विशेष विवरण | ए | बी | बी 1 | सी | डी | इ | एफ | जी | एच | मैं | जे | क | हे | आर | एस |
G700D-270 | 665 | 375 | 700 | 725 | 265 | 220 | 610 | 380 | 270 | 330 | 296 | 558 | 5 | 12-एम10 | 18X28 |
4. लाभ
एक।पूर्ण स्ट्रोक डिजाइन |
बी।अनुप्रयोगों की विस्तृत श्रृंखला, प्रसंस्करण प्रोफाइल का विविधीकरण |
सी।उच्च दोहराव स्थिति सटीकता |
डी।कम रखरखाव लागत, लंबी सेवा जीवन |
इ।एकाधिक विन्यास उपलब्ध हैं e.1 ठोस या खोखला e.2 कंघी-प्रकार या चूल-नाली प्रकार के पंजे |
5. हमारी सेवा
एक।हम अच्छी कीमत और तेजी से नेतृत्व समय के साथ प्रत्यक्ष कारखाने हैं। |
बी।पेशेवर डिजाइन टीम आपके साथ काम करती है। |
सी।उच्च गुणवत्ता की गारंटी के लिए पेशेवर क्यूसी टीम। |
डी।OEM और ODM सेवा प्रदान करना। |
