उत्पाद विवरण
उत्पत्ति के प्लेस: चांगझौ, जिआंगसु, चीन
ब्रांड नाम: Lingman
मॉडल संख्या: वायवीय रोटरी चक G360CF-130
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: USD 4600-5000 set
पैकेजिंग विवरण: लकड़ी के गत्ते का डिब्बा
प्रसव के समय: 10-15 कार्य दिवस
भुगतान शर्तें: टी/टी, एल/सी
आपूर्ति की क्षमता: प्रति माह 500 सेट
उत्पाद का नाम: |
वायवीय चक |
मॉडल: |
G620DF-245 |
पंजा स्ट्रोक / व्यास: |
236 मिमी |
अधिकतम दबाना बल: |
2.1 केएन |
स्वीकार्य दबाव: |
0.2-0.9 एमपीए |
गति सीमित करें: |
150r/मिनट |
क्लैम्पिंग रेंज: |
6-242 मिमी |
केंद्रीय ऊँचाई: |
315 मिमी |
घूर्णन जड़त्व: |
5.2 किग्रा.㎡ |
घूर्णन भाग वजन: |
120 किलो |
उत्पाद का नाम: |
वायवीय चक |
मॉडल: |
G620DF-245 |
पंजा स्ट्रोक / व्यास: |
236 मिमी |
अधिकतम दबाना बल: |
2.1 केएन |
स्वीकार्य दबाव: |
0.2-0.9 एमपीए |
गति सीमित करें: |
150r/मिनट |
क्लैम्पिंग रेंज: |
6-242 मिमी |
केंद्रीय ऊँचाई: |
315 मिमी |
घूर्णन जड़त्व: |
5.2 किग्रा.㎡ |
घूर्णन भाग वजन: |
120 किलो |
1वर्णन

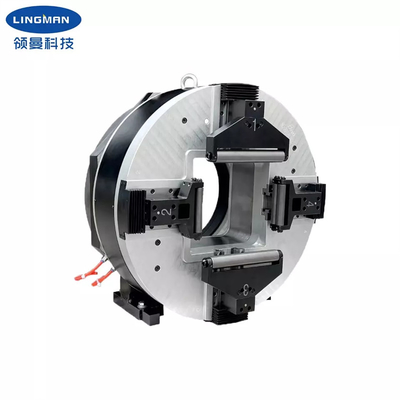

हमारे वायवीय चक विशेष रूप से लेजर पाइप काटने के उपकरण के लिए बनाया गया है। यह एक स्वतंत्र घूर्णन धुरी के रूप में इस्तेमाल किया जा सकता है,जो बीच में एक चक है कि कसकर एक workpiece क्लैंप कर सकते हैं और एक ही समय में घूर्णन.
चक पूर्ण स्ट्रोक के साथ काम करता है, चार-जांघ की स्थिति को समायोजित करने की आवश्यकता नहीं है जो लागू पाइप भागों की एक पूरी श्रृंखला को क्लैंप कर सकती है ताकि उत्पादन दक्षता में सुधार हो सके।
उत्पाद की विशेषता:
1उच्च संचरण दक्षता और सिंक्रनाइज़ेशन सटीकता
2जब चक के बाहरी आयाम समान होते हैं, तो प्रसंस्कृत पाइप की लागू आकार सीमा अधिक होती है,जिसका उपयोग पतले पाइपों या नाजुक पाइप फिटिंग को क्लैंप करने के लिए किया जा सकता है ताकि समतल होने से रोका जा सके, गोल छेद की सीमा को तोड़ने, और clamping रेंज व्यापक और बाजार की मांग के अनुरूप है
3.रिड्यूसर की स्थापना स्थिति को मनमाने ढंग से समायोजित किया जा सकता है
4प्रसंस्करण और विनिर्माण की कठिनाई को कम करना, जो बड़े पैमाने पर उत्पादन के लिए अनुकूल है, बेहतर धूल-प्रूफ प्रभाव और प्रदूषण प्रतिरोध में सुधार
2. प्रदर्शन मापदंड
|
उत्पाद का नाम |
प्यूमेटिक रोटरी चक |
|
मॉडल संख्या |
G620DF-245 |
|
पंजा का झटका |
236 मिमी |
|
अधिकतम क्लैंपिंग बल |
2.1KN |
|
अनुमेय दबाव |
0.2-0.9MPa |
|
सीमागत गति |
150 आर/मिनट |
|
क्लैंपिंग रेंज |
6-242 मिमी |
|
मध्य ऊंचाई |
315 मिमी |
|
घुमावदार जड़ता |
5.2kg.m2 |
|
घुमावदार भाग का भार |
120 किलो |
|
संपूर्ण इकाई का भार |
250 किलो |
नोटः उपरोक्त संख्या मानक मापदंड हैं। हम भी ग्राहकों की विशेष आवश्यकताओं के अनुसार उत्पादों को डिजाइन कर सकते हैं.
3आयाम
| विनिर्देश | ए | बी | बी1 | सी | D | ई | F | जी | H | मैं | J | क | ओ | आर | एस |
| G620DF-245 | 420 | 315 | 624 | 662 | 220 | 60 | 380 | 403.5 | 245×245 | / | 444.5 | / | / | / | 18X22 |
4लाभ
| a. पूर्ण स्ट्रोक के लिए डिज़ाइन किया गया वायवीय घूर्णी चक |
| b. अनुप्रयोगों की विस्तृत श्रृंखला, प्रसंस्करण प्रोफाइल का विविधता |
| c. उच्च पुनरावर्ती स्थिति सटीकता |
| घ. कम रखरखाव लागत, लंबी सेवा जीवन |
|
कई विन्यास उपलब्ध हैं e.1 ठोस या खोखला e.2 कंघी या मोर्टिस-ग्रूव प्रकार के पंजे |
5हमारी सेवा
| हम अच्छी कीमत और तेजी से लीड समय के साथ प्रत्यक्ष कारखाने हैं। |
| b. पेशेवर डिजाइन टीम आपके साथ काम करती है। |
| उच्च गुणवत्ता की गारंटी देने के लिए पेशेवर क्यूसी टीम। |
| d. OEM और ODM सेवा प्रदान करना। |
